Deckenschalungen/Tragkonstruktionen

Gefährdungen

• Fehlende Sicherungsmaßnahmen beim Auf-, Um- und Abbau sowie mangelhaft ausgebildeter Seitenschutz können bei der Verwendung zu Absturzunfällen führen.
• Überlastung von Stützen und Schalungsträgern, unzureichende oder fehlende Aussteifungen können zum Einsturz der Schalungskonstruktion führen.

Allgemeines

• Auf- und Abbau nur unter ständiger Aufsicht einer fachkundigen Person und von fachlich geeigneten Beschäftigten ausführen lassen.
• Die Beschäftigten müssen in den Umgang mit dem jeweiligen Schalsystem unterwiesen sein.
• Die Schalung/Tragkonstruktion muss so entworfen und bemessen werden, dass alle einwirkenden Lasten in den Untergrund oder in eine tragfähige Unterkonstruktion abgeleitet werden.
• Entwurf und Bemessung sollten darauf abgestellt sein, dass die Schalung/Tragkonstruktion auf der Baustelle überprüft werden kann.
• Beschädigte Bauteile nicht verwenden.
• Vom Unternehmer ist eine Betriebsanweisung zu erstellen, anhand derer die Beschäftigten zu unterweisen sind.

Schutzmaßnahmen

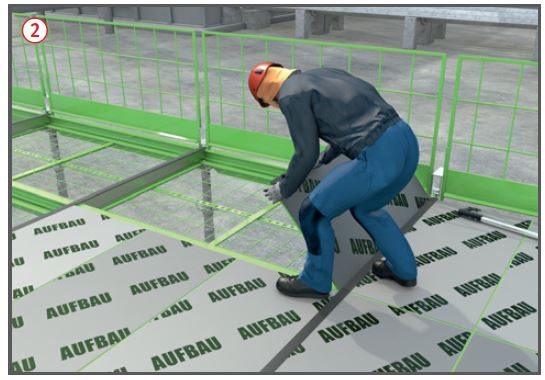

Absturzsicherung

• Je nach Bauart der Schalungskonstruktion und der baulichen Gegebenheiten sind Maßnahmen gegen Absturz zu treffen.
• Schalsysteme, die vorwiegend unter Verwendung von PSAgA aufgebaut werden müssen, sind nachrangig zu Schalsystemen mit verringerter Absturzgefährdung , auszuwählen.
• Bei der Verwendung von PSAgA hat der Unternehmer ein Rettungskonzept zu erstellen.
• Der Unternehmer oder der fachlich geeignete Vorgesetzte hat geeignete Anschlageinrichtungen und -möglichkeiten festzulegen und dafür zu sorgen, dass die PSAgA verwendet wird.
• Beschäftigte mit praktischen Übungen in die Verwendung und Rettung unterweisen.

Stützenunterbau

• Stützen auf tragfähigem Untergrund aufstellen.
• Bei Gefahr des Einsinkens lastverteilende und unverrückbare Unterlagen benutzen.
• Mehrlagige Kantholzunterlagen nur kreuzweise und kippsicher ausführen.
• Unterlagen, die höher als 40 cm sind, müssen statisch nachgewiesen werden.

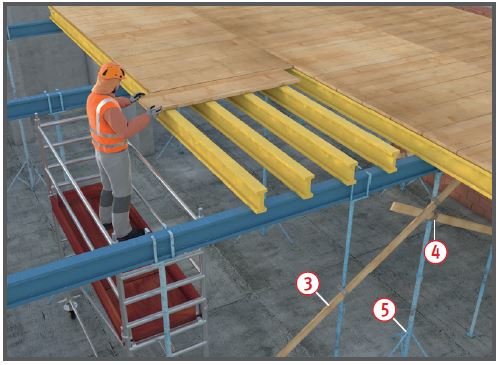

Ausziehbare Baustützen aus Stahl

• Stützen mit der Fußplatte vollflächig aufstellen.
• Anschluss der Aussteifungsverbände nur mit Verschwertungsklammern oder Gerüstkupplungen herstellen.
• Aufstellhilfen für Stützen nicht als Ersatz für die erforderlichen Aussteifungen verwenden.
• Ausziehbare Baustützen aus Stahl müssen der DIN EN 1065 entsprechen oder bedürfen einer allgemeinen bauaufsichtlichen Zulassung.

Schalungsträger

• Schalungsträger nur auf Mauerwerk auflegen, wenn dieses mindestens 24 cm dick und ausreichend tragfähig ist (Mindestdruckfestigkeit der Steine in den oberen drei Schichten 6 MN/m², Mörtelgruppe II).
• Schalungsträger vor der Plattenbelegung durch Einbauteile nach A+V des Herstellers gegen Kippen sichern.

Ausschalen

• Bauteile erst ausschalen, wenn der Beton ausreichend tragfähig ist. Ausschalfristen beachten.
• Bei größeren Stützweiten Hilfsstützen in erforderlicher Anzahl vorsehen.
• Erschütterungen beim Ausschalen vermeiden.
• Schalelemente nicht mit Kranen losreißen.

Lagerung

• Schalelemente und Stützen gegen Umstürzen sicher lagern.
• Verkehrs- und Fluchtwege von abgelagertem Schalungsmaterial freihalten.

07/2021
