Turmdrehkrane
Aufstellung



Gefährdungen

• Unzureichende Tragfähigkeit des Untergrundes, mangelhafte Abstützung oder Nichtbeachtung von Sicherheitsabständen an Baugrubenböschungen können zu Kranumstürzen führen.

Schutzmaßnahmen

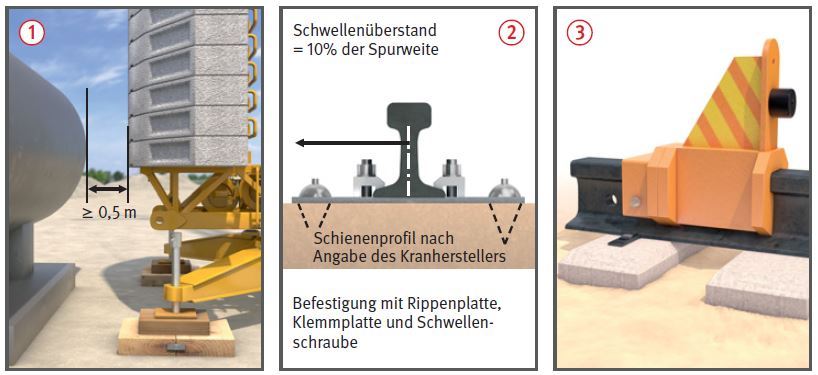

• Sicherheitsabstand von 50 cm zwischen sich bewegenden festen Teilen der Krankonstruktion und festen Teilen der Umgebung z. B. zum Bauwerk, zu Gerüsten oder zu Materialstapeln usw., darf nicht unterschritten werden .
• Kann der Sicherheitsabstand nicht eingehalten werden, Gefahrbereich durch stabile Schutzgeländer oder Schutzzäune absperren.
• Bei Untendrehern die Scherstellen im unteren Drehbereich des Kranes sichern, z. B. Umwehrung, Absperrung.
• Frequenzgesteuerte Krane mit geeigneten Fehlerstrom-Schutzeinrichtungen (RCDs) nach Herstellerangaben an das Stromnetz anschließen.
• Kran entsprechend den Herstellerangaben erden.
• Sicherheitsabstand zu elektrischen Freileitungen einhalten. Kann der Sicherheitsabstand nicht eingehalten werden, Rücksprache mit Energieversorgungsunternehmen. Sicherheitsmaßnahmen durchführen, z. B.: Freischaltung, Verkabelung, Abschrankung, Drehwerksbegrenzung, Arbeitsbereichsbegrenzungssysteme.
• Bei Aufstellung in der Nähe von Bahnanlagen sind besondere Sicherheitsvorkehrungen zu treffen, vorab mit dem Netzbetreiber der Bahn Kontakt aufnehmen.
• Bei Aufstellung neben verbauten Baugruben: Nachweis der ausreichenden Tragfähigkeit des Untergrundes und der Aufnahme des zusätzlichen Erddruckes durch die Verbaukonstruktion.
• Bei Aufstellung neben einer Trägerbohlwand: Bei einer Flachgründung der Kranfundamente Kran erst nach Fertigstellung des Verbaus insbesondere der Ausfachung aufstellen.
• Zugang zur Krankabine ergonomisch gestalten, evtl. Verwendung eines Kranführeraufzuges einplanen.

Kran auf Gleisanlage

• Gleisanlage auf tragfähigem Unterbau (Kies- oder Schotterbett, Betonfundament o. Ä.) waagerecht verlegen, Unterbau gut verdichten.
• Nur statisch nachgewiesene bzw. zugelassene Betonschwellen oder Holzschwellen verwenden.
• Schwellenabstände nach Angaben des Herstellers.
• Bei Verwendung von Teilschwellen für Spurhaltung sorgen.
• Nur vom Hersteller vorgeschriebene Schienenprofile verwenden; Schienenstöße und Schienenbefestigung nach Betriebsanleitung ausführen.
• Gleisenden durch Prellböcke sichern . Sie müssen vor der letzten Schwelle und parallel angebracht sein.
• Anschläge für den Fahrnotendschalter so einbauen, dass der Kran 1,00 m vor dem Gleisende zum Stehen kommt.

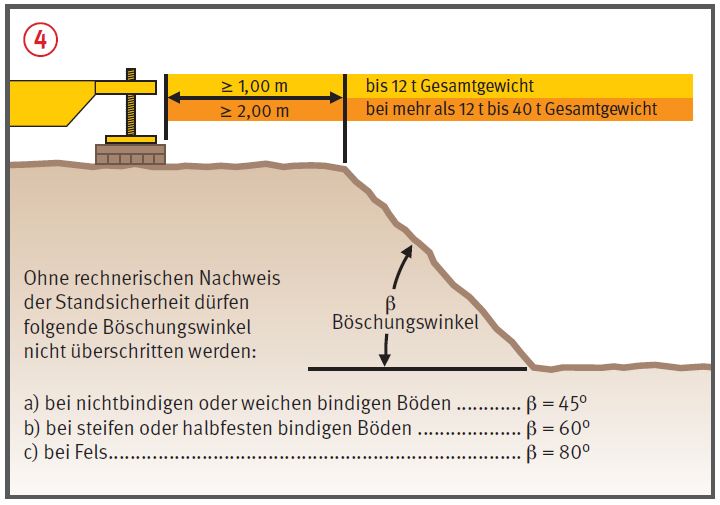

• Sicherheitsabstand im Bereich von Baugrubenböschungen und Grabenkanten nach den Vorgaben der DIN 4124 einhalten oder rechnerischen Nachweis der Standsicherheit erbringen . Mind. Schutzstreifen von 0,60 m freihalten.

Kran mit Einzelabstützung

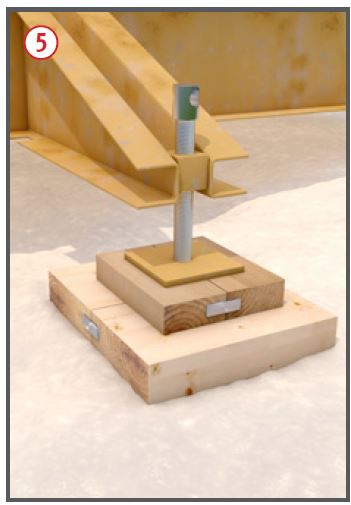

• Bei nichtfahrbar aufgestellten Turmdrehkranen die Stützfüße der Spreizholme auf tragfähigen Unterbau aufstellen und statisch einwandfrei unterbauen . Maßgebend für die Größe der Abstützfläche sind Stützendruck und zulässige Bodenpressung. Die Stützendrücke können der Betriebsanleitung oder dem Kranprüfbuch entnommen werden.
• Sicherheitsabstand im Bereich von Baugrubenböschungen und Grabenkanten nach den Vorgaben der DIN 4124 einhalten oder rechnerischen Nachweis der Standsicherheit erbringen .

Prüfungen

• Art, Umfang und Fristen erforderlicher Prüfungen ermitteln (Gefährdungsbeurteilung) und diese veranlassen, z. B.:

  • täglich vor Arbeitsbeginn Funktionsprüfung sämtlicher Notendschalter durch den Kranführer,
  • nach jedem erneuten Aufstellen, Umrüsten und nach Bedarf, mindestens jedoch jährlich durch eine "zur Prüfung befähigte Person" (z. B. Sachkundiger),
  • nach wesentlichen Änderungen und sonst regelmäßig nach folgenden Betriebsjahren durch ermächtigten Sachverständigen: 4, 8, 12, 14, 16, 17, 18, … weiter jährlich.
• Auch Prüfhinweise in Betriebsanleitungen der Hersteller beachten.
• Ergebnisse der wiederkehrenden Prüfungen und der Prüfungen nach wesentlichen Änderungen sind im Prüfbuch zu dokumentieren.

07/2021
