Spann- und Entspannarbeiten

Gefährdungen

• Unkontrollierte Bewegungen der Spanndrähte, z. B. Durchrutschen von Spanndrähten oder unkontrollierte Bewegungen der Spannvorrichtung, beim Spannen und Entspannen können zu schweren Verletzungen führen.

Allgemeines

• Zusätzliche Angaben in den Bewehrungsplänen beachten, und zwar:
  • Reihenfolge des Einbaues der Betonbewehrung und der Spannglieder,
  • Lage von Betonieröffnungen und Rüttelgassen,
  • Konstruktion, Lage und Befestigung der Montageböcke und Trageisen zum Fixieren der Spannglieder,
  • Sicherung von Betonkanten, an denen Spannglieder verankert oder gekrümmte Spannglieder dicht vorbeilaufen,
  • Abstände der Verankerungspunkte untereinander, zu Hüllrohren und zu freien Betonrändern.

Schutzmaßnahmen

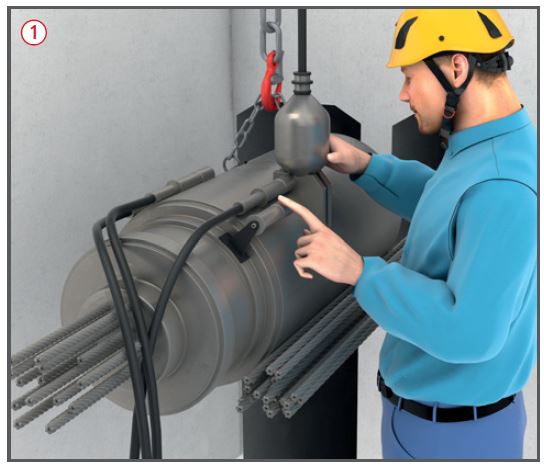

• Spann-Nischen so ausbilden, dass die Spannpresse ohne Quetschgefahr für das Bedienungspersonal aufgesetzt, bedient und vom gespannten Stahl wieder abgenommen werden kann .
• Spannglieder vor dem Einbau auf mechanische Beschädigungen überprüfen. Stähle mit Kerben, Rostnarben usw. aussondern.
• Spannglieder vor Feuchtigkeit und Chemikalien geschützt lagern und einbauen. Evtl. anhaftende Öle und Fette entfernen.
• Bei Arbeiten an scharfen Stahlteilen, z. B. Hüllrohren und Spannstählen, Schutzhandschuhe tragen.

Zusätzliche Hinweise zu Transport/Lagerung

• Beim Be- und Entladen sowie beim Transport von ausgerollten Spanngliedern auf der Baustelle Traversen benutzen, um Biegungen zu vermeiden.
• Zulässige Spannstahlradien (Biegeradien) nicht unterschreiten.
• Zum Anschlagen von Litzencoils möglichst Faserseile (keine Baumwoll- und Polyäthylenseile) oder Textilhebebänder verwenden. Bei Verwendung von Stahlseilen Kantenschoner verwenden.
• Beim Verladen von aufgetrommelten Fertigspanngliedern geeignete Lastaufnahmemittel verwenden.
• Spannstahltrommeln gegen Umfallen und Wegrollen gesichert lagern.
• Zum Transport von Spannstahl in Hüllrohren Gurte oder Bandseile benutzen, damit Hüllrohre nicht eingedrückt werden.

Zusätzliche Hinweise zum Vorspannen mit Spannverfahren

• Einlegen der Spannglieder nur mit Hilfseinrichtungen wie Trommeln, Traversen oder Rollen vornehmen.
• Kein Aufenthalt hinter den Spanngliedern, während des Vorspann- bzw. Spannvorganges, und zwischen Spanngliedern.
• Hüll- und Entlüftungsrohre vor dem Verpressen kontrollieren und säubern.
• Freie Spannstahlüberlänge auf die zum Ansetzen der Presse geforderte Mindestüberlänge beschränken.
• Arbeitsplätze mit solcher Mindesttiefe vorsehen, dass die Presse gefahrlos aufgesetzt werden kann und bestehende Absturzsicherungen verbleiben können.
• Beim Verpressen maximal zulässigen Einpressdruck beachten.

Zusätzliche Hinweise zum Vorspannen im Spannbett

• Beim Abtrommeln von der Spanndrahtrolle Ausschlagen des Spanndrahtendes durch Schutzeinrichtungen verhindern .

• Die Geräte zum mechanischen Einschieben der Spanndrähte müssen mit einer Totmannschaltung ausgerüstet sein. Spanndrahtspitzen während des Einschiebens mit Schutzkappe abdecken.
• Vor dem Spannen ist darauf zu achten, dass die Spannglieder zentrisch, auf die Quer- und Längsachse der Spannbahn bezogen, durch die Querlochplatte eingelegt und dann gespannt werden.

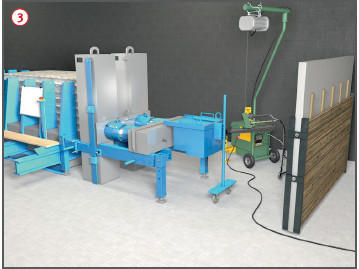

• Während des Vorspannes sind hinter der Spannvorrichtung und dem Widerlager ausreichend dimensionierte Fangwände oder Auffangkästen anzuordnen . Des Weiteren ist der Aufenthalt hinter Spannvorrichtungen, Widerlagern und zwischen Spanngliedern während des Vorspannes untersagt!


• Freiliegende, gespannte Spannglieder gegen seitliches Ausschlagen bei Spanngliedbruch sichern.
• Spannglieder nur im spannungslosen Zustand trennen.

Zusätzliche Hinweise beim Entspannen im Spannbett

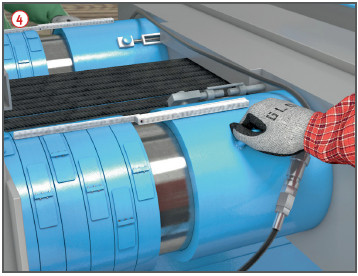

• Beim Entspannen ist darauf zu achten, dass die Hydraulikzylinder gleichmäßig zurückgefahren werden und dass die Abstützschalen nach und nach herausgenommen werden .

Prüfungen

• Art, Umfang und Fristen erforderlicher Prüfungen festlegen (Gefährdungsbeurteilung) und einhalten, z. B. Spannvorrichtungen 1/2-jährlich durch eine "zur Prüfung befähigte Person" (z. B. Sachkundiger).
• Ergebnisse dokumentieren.



07/2019
