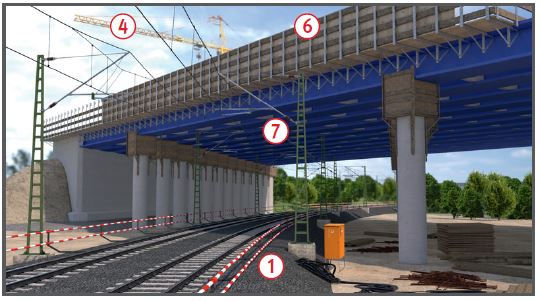

Ingenieurbauarbeiten in Gleisnähe

Gefährdungen

• Durch Zugfahrten und Stromübertritt aus der Fahrleitungsanlage können Personen verletzt werden.
• Das Bewegen von Lasten in Gleisnähe kann sowohl den Bahnbetrieb als auch die Versicherten gefährden.

Allgemeines

• Risiken können bestehen,
  • wenn Personen, Bauteile, Maschinen, Geräte, Lasten in den Gleisbereich hineingeraten,
  • wenn Arbeitskräfte die Bahntrasse ungesichert queren,
  • wenn sich Teile von Maschinen oder Lasten unbeabsichtigt der Fahrleitungsanlage nähern,
  • wenn Material oder Bauteile in die Gleisanlage abstürzen,
  • wenn Triebfahrzeugführer durch in Gleisnähe bewegte Maschinen oder Lasten irritiert werden.
• Bei Arbeiten in der Nähe von Gleisen und Fahrleitungsanlagen nur bahntechnisch unterwiesenes Personal einsetzen.

Schutzmaßnahmen

Arbeitsvorbereitung

• Arbeiten beim Bahnbetreiber (der für den Bahnbetrieb zuständigen Stelle = BzS) an und neben der Gleisanlage anmelden, inkl. Weg von und zur Arbeitsstelle, dabei unbeabsichtigtes Hineingeraten in den Gleisbereich berücksichtigen.
• Für den Baufortschritt notwendige Gleissperrung, z. B. für das Versetzen von Rüstung, Schalung, Fertigteilen über der Gleisanlage bei der Anmeldung beachten. Dies gilt ebenso für erforderliche Abschaltungen der Fahrleitungsanlage.
• Bei Arbeiten beidseits der Bahntrasse die Baustelleneinrichtung so planen, dass Anlass zum Queren der Gleisanlage vermieden wird. Kleingeräte, Werkstattcontainer, Sanitäranlagen beidseits vorhalten.
• Sichere Verkehrswege im Fall des Querens der Bahntrasse festlegen:
  • Sichere Übergänge, wie Tunnel, Brücken und Bahnübergänge in Baustellennähe nutzen,
  • Behelfsbahnübergang mit Sicherung einrichten lassen,
  • Firmenfahrzeug für längere Verkehrswege, z. B. über vorh. Bahnübergang, bereitstellen.

Arbeiten im Gleisbereich

• nur mit gültiger und wirksamer Sicherungsanweisung und nach Anweisung des Aufsichtsführenden durchführen.
• Mögliche Sicherungsmaßnahmen (Reihenfolge = Wertigkeit): Sperrung, Feste Absperrung , ATWS-Anlage, Sicherungsposten.
• Angaben zur Höhe der Fahrleitung im Arbeitsbereich einholen (DB: Angabe in der Betra).
• Fahrleitung absenken lassen, wenn dies bei Brückenneubauten für die Einhaltung des Schutzabstandes erforderlich ist, dabei Lehrgerüst-Bauhöhe beachten.

Einsatz von Hebezeugen und Baumaschinen

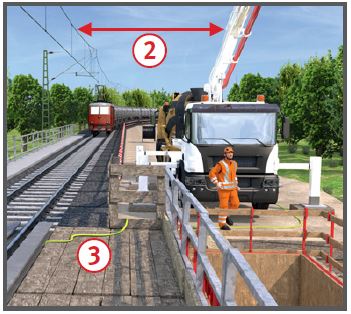

• Schutzabstand zur Fahrleitungsanlage (Fahrleitung, Quertragwerke, Speiseleitung, Fahrschiene) sicherstellen, Schutzabstand bei 15kV mind. 1,5 m.
• Gefahr durch unbeabsichtigte Annäherung an die Fahrleitungsanlage durch Großgeräte, wie Turmdrehkran, Betonpumpe, prüfen und in Abstimmung mit dem Bahnbetreiber Schutzmaßnahmen festlegen. Wenn Gefahr besteht, dass der Schutzabstand unterschritten wird: Fahrleitungsanlage ausschalten lassen.
• Bei allen Baumaschinen, z. B. Betonpumpen, Krane im Bereich von eingeschalteten Fahrleitungsanlagen eine Bahnerdung herstellen (Querschnitt des Erdungsseils nach Angabe des Bahnbetreibers.

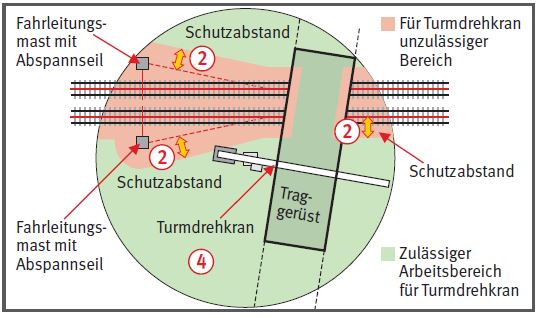

• Turmdrehkrane mit Arbeitsbereichsbegrenzung ausrüsten, um ein Schwenken mit Lasten über die Gleise zu verhindern
  Schwenkbegrenzung reicht i. A. nicht aus .
• Bei Kranen Ausschwingen angeschlagener Lasten, auch durch Windeinfluss, beachten. Großflächenschalung in Gleisnähe nur bei Sperrung der angrenzenden Gleise bewegen, wenn die Gefahr des Hineingeratens besteht.

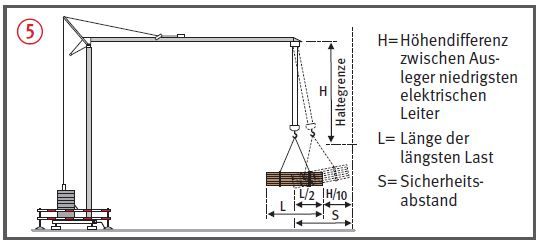

• Ausschwingen kann wie folgt abgeschätzt werden: halbe Lastlänge der längsten Last zzgl. 10% des Abstandes zwischen Ausleger und niedrigster spannungsführenden Leitung L/2 + H/10 .
• Betriebsanweisung für Kranbetrieb bei Wind erstellen, kein Kranbetrieb über Windstärke 4 vorsehen, Windmesser am Ausleger oder der Turmspitze anbringen.
• Wenn Lasten (z. B. Rüstträger, Fertigteile) über der Bahntrasse versetzt werden müssen, muss diese gesperrt sein und die Fahrleitungsanlage muss ausgeschaltet sein.
• Nur in die örtl. Verhältnisse eingewiesene Maschinenführer einsetzen, betrifft z. B. Mietkranführer.

Schalung und Rüstung

• Mit von Hand bewegtem Material (z. B. Bewehrungstäbe, Schalbretter) und Arbeitsmitteln (z. B. Gerüstteile) darf es auch durch unbeabsichtigte Bewegung nicht möglich sein, den Schutzabstand zur Fahrleitungsanlage zu unterschreiten.
• Hubarbeits- und fahrbare Arbeitsbühnen:
  • Sichere Aufstandfläche herstellen, Bremsen feststellen,
  • Gummibereifte Arbeitsmittel unter und neben der spannungführenden Fahrleitungsanlage sind immer über geeignete, meist abrollbare Erdungsvorrichtungen nach Vorgabe des Betreibers bahnzuerden.
• Dicht geschlossene Schutzwand an Arbeitsgerüsten, Traggerüsten, Schalungen über und neben der Fahrleitung herstellen (Höhe >1,8 m) . Keine Bauteile bzw. Werkzeuge über die Schutzwand hängen lassen.
• Schalung und Rüstung über Fahrleitung seitlich und unten dicht schließen .

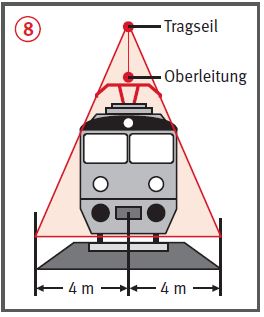

• Für Schalung und Rüstung im Rissbereich der Fahrleitung eine durchgehende elektrische Verbindung gemäß Erdungsplan herstellen und mit der Bahnerde verbinden.
• Anschluss für Bahnerde von der BzS festlegen lassen.

Verhalten

• Gleisbereich nur bei vorhandener Sicherung, z. B. Gleissperrung, Feste Absperrung oder Warnung und nur nach Anweisung durch Aufsichtführenden betreten. Eine feste Absperrung nicht übersteigen.
• Angewiesenen Schutzabstand zur Fahrleitungsanlage einhalten, auch mit Bauteilen und Werkzeugen .
• Warnkleidung tragen, mind. Klasse 2.

07/2021
