Rohrvortrieb

Gefährdungen

• Durch unkontrollierte Bewegungen von Teilen können Personen gequetscht und getroffen werden.
• Durch unzureichende Belüftung kann es zu Gesundheitsschäden kommen.

Allgemeines

• Bei Rohrvortrieben unterscheidet man zwischen bemannten und unbemannten Verfahren.
• Die Arbeiten müssen
  • von fachlich geeigneten Vorgesetzten geleitet werden,
  • durch Aufsichtführende beaufsichtigt werden; diese müssen während der Arbeiten auf der Baustelle ständig anwesend sein.
• Grundsätzlich dürfen Rohrvortriebsarbeiten nicht von einer Person allein ausgeführt werden.
• Verbrennungsmotoren dürfen in Rohrvortrieben < 5 m² Querschnitt nicht eingesetzt werden.

Arbeitsvorbereitung

• Vor Beginn der Arbeiten ist zu ermitteln, ob im vorgesehenen Arbeitsbereich Anlagen oder Stoffe vorhanden sind, durch die Personen gefährdet werden können, z. B.:
  • erdverlegte Rohrleitungen und Kabel,
  • Kampfmittel im Baugrund,
  • Kanäle und Schächte, in denen Krankheitskeime oder explosionsfähige Atmosphäre vorhanden sind,
  • Gefahrstoffe (Gase, Dämpfe, Stäube).
• Bei der Erstellung der Gefährdungsbeurteilung mögliche Störfälle (z. B. Vortriebshindernisse, Stopfer in Förderleitungen, Anschneiden von kontaminierten Bereichen) berücksichtigen.
• Betriebsanweisung erstellen.

Abbau an der Ortsbrust

• Abbau von Hand:
  • erhebliche körperliche Belastungen der Beschäftigten durch dauernde Zwangshaltung/Zwangsstellung,
  • Abbau in Rohren < 140 cm Innendurchmesser vermeiden.
• Mechanischer Abbau:
  • Schrammgerät mit ergonomisch gestaltetem Arbeitsplatz ausrüsten,
  • Geräte mit Not-Aus versehen,
  • Bedienplatz gegen platzende Hydraulikschlauchleitungen schützen.

Schutzmaßnahmen

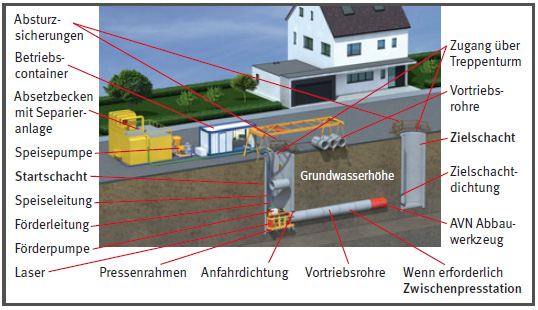

Start-/Zielschächte

• Start- und Zielschächte mit Absturzsicherungen ausstatten.
• Sicherer Zugang über Treppentürme.
• Arbeitsraumbreiten von mind. 60 cm einhalten.
• Beim Betrieb drehender Gestänge oder Schnecken ist durch technische Maßnahmen sicherzustellen, dass Personen nicht erfasst und verletzt werden können.
• Während des Hebezeugbetriebes dürfen Zugänge nicht benutzt werden und Arbeitsplätze in den Schächten nicht besetzt sein.
• Die Pressenwiderlagerkräfte bei der Dimensionierung der Widerlagerkonstruktion ausreichend beachten.

Press-Stationen

• Widerlager, Pressen, Verlängerungen und Druckring sind formschlüssig zu verbinden.
• Die Hydraulikanlage muss mit Überdruckventilen ausgerüstet sein.
• Zu Zwischenpress-Stationen und zur Ortsbrust muss eine sichere Sprechverbindung bestehen.

Tabelle 1

¹ nur wenn Sohle frei von Einbauten; ² eingeschränkt möglich

Transporte/Lagerung

• Vertikaler Transport: Rohre und Abraum nur mit geeigneten Anschlagmitteln heben.
• Horizontaler Transport: Bei Ausfall der Förderung muss ein Vorbeiklettern an den Schutterwagen durch das Personal im Lichtraumprofil möglich sein.
• Bohrelemente und Rohre sind so zu lagern, dass sie gegen Abrollen und Abrutschen gesichert sind.
• Die Entnahme einzelner Elemente muss möglich sein, ohne die Stabilität des restlichen Lagers zu gefährden.

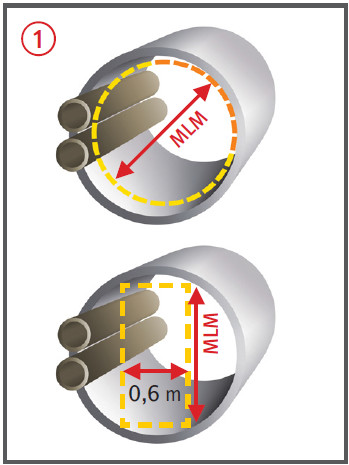

Personaleinsatz/Mindestlicht maße (MLM)

• Wird Personal bei Rohrvortrieben im Rohrstrang oder in der Vortriebsmaschine eingesetzt, müssen in Abhängigkeit von der Vortriebslänge Mindestlichtmaße innerhalb des vorzupressenden Rohrstrangs eingehalten werden.
• Dabei wird zwischen ständigem Personaleinsatz bei bemannten und vorübergehendem Personaleinsatz bei unbemannten Verfahren unterschieden.
• Beim ständigen Personaleinsatz bemannter Vortriebsverfahren sind nachfolgende Mindestlichtmaße zu berücksichtigen:



  Rohrlänge	MLM
  < 50 m	800 mm
  < 100 m	1000 mm
  < 250 m	1200 mm
  < 500 m	1400 mm
  < 1000 m	1600 mm
  ≥ 1000 m	1800 mm



• Vorübergehender Personaleinsatz im Rohr bei unbemannt arbeitenden Verfahren nur unter den in Tabelle 1 genannten Bedingungen zulässig (Mindestlichtmaße in Abhängigkeit von der Vortriebslänge und den auszuführenden Arbeiten).

Zusätzliche Hinweise zur Belüftung

• An jeder Arbeitsstelle muss ständig ein Sauerstoffgehalt von mindestens 19 Vol.-% vorhanden sein.
• Zulässige Konzentration von Gefahrstoffen in der Atemluft darf nicht überschritten werden.
• Die Belüftung muss messtechnisch auf Einhaltung der Grenzwerte überwacht werden.
• Der Förderstrom der Belüftung muss mindestens 0,2 m/s betragen, bis 5 m² Querschnitt 0,1 m/s.

Zusätzliche Hinweise zu elektrischen Anlagen

• Leuchten und ortsveränderliche elektrische Betriebsmittel dürfen nur mit Schutzkleinspannung, Schutztrennung oder Fehlerstromschutzeinrichtung (RCD) mit IΔN ≤ 30 mA betrieben werden.
• Sind in Schächten elektrisch leitfähige Bereiche mit begrenzter Bewegungsfreiheit vorhanden, sind weitergehende Schutzmaßnahmen gegen die Einwirkung gefährlicher elektrischer Körperströme zu treffen.
• Bei Gefährdungen aufgrund von Stromausfall Ersatzerzeuger mit ausreichender Leistung vorsehen und in Bereitschaft halten.
• Stromerzeuger müssen außerhalb des Schachtes aufgestellt sein.
• Es muss eine Allgemeinbeleuchtung sowie eine Sicherheitsbeleuchtung vorhanden sein.

Zusätzliche Hinweise zur Notfallplanung

• Zu Arbeitsplätzen bei ständigem und vorübergehendem Personaleinsatz im Rohrstrang eine sichere Sprechverbindung vorsehen.
• Möglichkeit zur Bergung eines Verletzten aus dem Rohrstrang bzw. aus dem Steuerstand der Schrammgeräte gewährleisten (Durchschlupföffnungen mehr als 60 x 45 cm an Vollschnittmaschinen).
• Rettungswege im Rohrstrang sollten über eine ebene und durchgehende Lauffläche verfügen.
• Die Rohrsohle frei von Material und Aushub halten.
• Rettungsübungen gezielt durchführen, Selbstretter vorhalten.

07/2021
