Geböschte Baugruben und geböschte Gräben

Gefährdungen

• Durch nicht ordnungsgemäß ausgeführte Böschungen kann es zu Verschüttungen kommen.

Allgemeines

• Vor Beginn der Aushubarbeiten prüfen, ob erdverlegte Leitungen oder Anlagen vorhanden sind.
• Am oberen Rand ist beidseitig ein mindestens 0,60 m breiter Schutzstreifen freizuhalten .
• Die Arbeitsraum- und Mindestgrabenbreiten sind zu beachten.
• Bei Aushubarbeiten sind alle Gegebenheiten und Einflüsse zu berücksichtigen, die die Standsicherheit der Baugruben- oder Grabenwände beeinträchtigen können. Das sind z. B.:
• Störungen des Bodengefüges (Klüfte, Verwerfungen),
• Verfüllungen oder Aufschüttungen,
• Grundwasserabsenkungen,
• Zufluss von Schichtenwasser,
• starke Erschütterungen (Verkehr, Rammarbeiten).

Schutzmaßnahmen

• Baugruben und Gräben bis 1,25 m Tiefe dürfen ohne Verbau mit senkrechten Wänden hergestellt werden, wenn
• Fahrzeuge und Baugeräte die zulässigen Abstände einhalten,
• keine besonderen Gegebenheiten oder Einflüsse die Standsicherheit gefährden,
• keine baulichen Anlagen gefährdet werden,
• die Neigung des angrenzenden Geländes bei nichtbindigen Böden ≤ 1:10, bei bindigen Böden ≤ 1:2 beträgt.
• Bei Grabentiefen bis 0,80 m kann auf einer Seite auf den Schutzstreifen verzichtet werden.

• Baugruben und Gräben bis 1,75 m Tiefe dürfen in mindestens steifen, bindigen Böden ohne Verbau hergestellt werden, wenn
• Fahrzeuge und Baugeräte die zulässigen Abstände einhalten,
• keine besonderen Gegebenheiten oder Einflüsse die Standsicherheit gefährden,
• keine baulichen Anlagen gefährdet werden,
• die Baugruben- oder Grabenwände abgeböscht werden oder der mehr als 1,25 m über der Sohle liegende Bereich entweder unter ≤ 45° abgeböscht oder gemäß Abb. gesichert wird,
• die Neigung des angrenzenden Geländes ≤ 1:10 beträgt.

• Unverbaute Baugruben und Gräben über 1,75 m Tiefe müssen von der Sohle bis zur Geländeoberkante geböscht werden.
  Der Böschungswinkel richtet sich nach der anstehenden Bodenart .
• Die Standsicherheit der Böschungen ist nachzuweisen, wenn z. B.:
• die Böschung höher als 5,00 m ist,
• die Böschungswinkel β überschritten werden ,
• vorhandene Leitungen oder bauliche Anlagen gefährdet werden können.

• Bei Gräben mit einer Breite von > 0,80 m sind Übergänge erforderlich; die Übergänge müssen mindestens 0,50 m breit sein.
• Bei einer Grabentiefe von > 1,00 m müssen die Übergänge beidseitig mit dreiteiligem Seitenschutz versehen sein.
• Bei Baugruben- oder Grabentiefen > 1,25 m sind als Zugänge Bautreppen oder Bauleitern zu benutzen.
• Sicherheitsabstände zwischen Böschungskante und Fahrzeugen oder Baugeräten usw. einhalten .
• Böschungen mit mehr als 60° Neigung und mehr als 2,0 m Tiefe mit Sicherung gegen Absturz versehen.

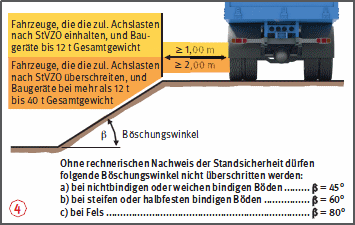

Sicherheitsabstände von Fahrzeugen, Baumaschinen oder Baugeräten bei nicht verbauten Baugruben und Gräben mit Böschungen

Zusätzliche Hinweise zur Verkehrssicherung

• Verkehrssicherung vornehmen, wenn Baugruben oder Gräben im Bereich des öffentlichen Straßenverkehrs hergestellt werden oder die Herstellung Auswirkungen auf den Straßenverkehr hat. Absprache mit den zuständigen Behörden.
