Verbaute Gräben – Waagerechter und Senkrechter Verbau

Gefährdungen

• Durch nicht ausreichende Sicherung der Grabenwände kann es zu Verschüttungen kommen.

Allgemeines

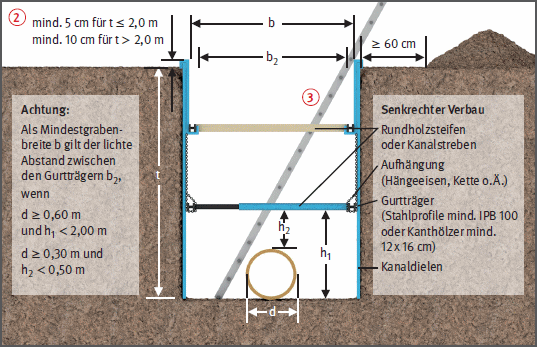

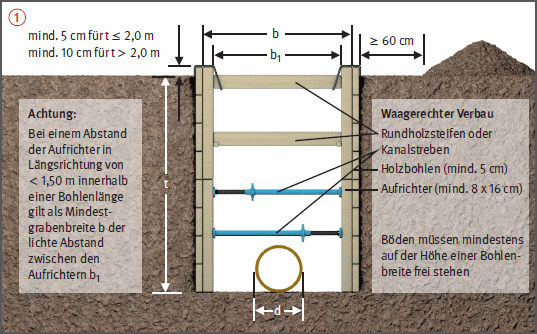

• Waagerechter Verbau und senkrechter Verbau kann aus Holzbohlen oder Kanaldielen ausgebildet werden.
• Vor Beginn der Aushubarbeiten prüfen, ob erdverlegte Leitungen oder Anlagen vorhanden sind.
• Am oberen Rand ist beidseitig ein mindestens 0,60 m breiter Schutzstreifen freizuhalten.
• Die Arbeitsraum- und Mindestgrabenbreiten sind zu beachten.
• Der Überstand über Geländeoberkante muss bei
• Grabentiefen bis 2,0 m mind. 5 cm betragen,
• Grabentiefen über 2,0 m mind. 10 cm betragen.

Schutzmaßnahmen

• Leitungsgräben normgerecht nach DIN 4124 verbauen. Wird von den Maßen der Regelausführung abgewichen, ist der Verbau statisch nachzuweisen.
• Zwischen Verbau und Boden entstandene Hohlräume sind zu verfüllen und zu verdichten.
• Der Verbau muss auf der gesamten Fläche dicht am Boden anliegen. Durch Fugen und Stöße darf kein Boden austreten.
• Mit den Verbauarbeiten spätestens bei 1,25 m Grabentiefe beginnen.
• Alle Teile des Verbaus überprüfen:
• nach starken Regenfällen,
• bei wesentlichen Änderungen der Belastung,
• bei einsetzendem Tauwetter,
• nach längeren Arbeitsunterbrechungen,
• nach Sprengungen.

• Steifen gegen Herabfallen sichern.
• Stählerne Kanalstreben und Spindelköpfe müssen den "Grundsätzen für die Prüfung von Aussteifungsmitteln für den Leitungsbau" entsprechen.
• Die Mindestdicke von Holzbohlen beträgt bei mehr als 1,25 m Tiefe des Grabens 5 cm.
• Rundholzsteifen müssen einen Mindestdurchmesser von 10 cm aufweisen.
• Der Rückbau hat schrittweise mit dem Verfüllen zu erfolgen.

Zusätzliche Hinweise für Übergänge – Zugänge

• Bei Gräben mit einer Breite von > 0,80 m sind Übergänge erforderlich; die Übergänge müssen mindestens 0,50 m breit sein.
• Bei einer Grabentiefe von > 1,00 m müssen die Übergänge beidseitig mit dreiteiligem Seitenschutz versehen sein.
• Bei Grabentiefen > 1,25 m sind als Zugänge Treppen oder Leitern zu benutzen .

Zusätzliche Hinweise für Verkehrssicherung

• Verkehrssicherung vornehmen, wenn Gräben im Bereich des öffentlichen Straßenverkehrs hergestellt werden oder die Herstellung Auswirkungen auf den Straßenverkehr hat. Absprache mit den zuständigen Behörden.
• Sicherheitsabstände zwischen Grabenkanten und Fahrzeugen oder Baugeräten usw. einhalten.

Zusätzliche Hinweise ab 2,0 m Grabentiefe

• Ab 2,0 m Grabentiefe Absturzsicherungen anbringen. Ggf. kann darauf verzichtet werden, wenn der Grabenabschnitt bearbeitet wird (z. B. bei Aushub, Einbringung Verbau, Leitungsverlegung).

07/2021
