Konsolgerüste

Gefährdungen

• Fehlende Sicherungsmaßnahmen beim Auf-, Um- und Abbau sowie mangelhaft ausgebildeter Seitenschutz oder Gerüstbelag bei der Verwendung können zu Absturzunfällen führen.
• Falsch dimensionierte Überbrückungen der Wandöffnungen, unzureichende Konsolverankerungen oder deren vorzeitige Belastung können zu Gerüstabstürzen führen.

Allgemeines

• Konsolgerüste sind Gerüste "älterer Bauart". Der Baustein dient lediglich als Orientierungshilfe, sollte ein Konsolgerüst im Ausnahmefall verwendet werden. Für Konsolgerüste ist ein Brauchbarkeitsnachweis, bestehend aus dem Standsicherheitsnachweis und dem Nachweis der Arbeits- und Betriebssicherheit, erforderlich. Er ist auf der Grundlage von DIN EN 12811-1 zu erbringen.
• Für Konsolen muss in jedem Fall ein Nachweis der Brauchbarkeit vorliegen. Der Brauchbarkeitsnachweis kann durch eine statische Berechnung, durch Typenprüfung oder durch Bauartzulassung erbracht werden .
• Aufbau- und Verwendungsanleitung des Herstellers beachten. Gegebenenfalls muss für den sicheren Auf- Um- und Abbau ergänzend eine Montageanweisung erstellt werden. In diese müssen die Mitarbeiter unterwiesen werden.
• Gerüstbauarbeiten nur unter Aufsicht einer fachkundigen Person und von fachlich geeigneten Beschäftigten ausführen lassen.

Schutzmaßnahmen

• Beim Auf-, Um- und Abbau sind Maßnahmen gegen Absturz von Personen vorzunehmen.
• Geländer- und Zwischenholm sind gegen unbeabsichtigtes Lösen, das Bordbrett ist gegen Kippen zu sichern.
• Ohne statischen Nachweis dürfen als Geländer- und Zwischenholm bei einem Pfostenabstand bis 1,50 m Gerüstbretter mit Mindestquerschnitt 15 x 3 cm verwendet werden. Die Aufbau- und Verwendungsanleitung des Herstellers ist zu beachten.
• Bordbretter müssen den Belag um mindestens 15 cm überragen. Mindestdicke 3 cm.

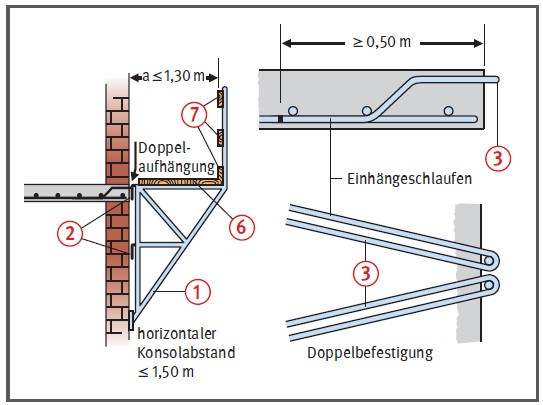

• Auskragung der Konsolgerüste max. 1,30 m.
• Konsolgerüste dürfen als Arbeitsgerüste für eine Belastung von höchstens 2,0 kN/m² verwendet werden.
• Konsolabstand max. 1,50 m. Im Bereich von Gebäudeecken Eckkonsolen verwenden.
• Für die Aufhängung der Konsolen ist zwingend die Aufbau- und Verwendungs anleitung des Konsolherstellers zu beachten .
• Werden Einhängehaken verwendet, so müssen diese mindestens 25 cm lang oder gegen unbeabsichtigtes Aushängen gesichert sein. Je Konsole müssen 2 Einhängeschlaufen verwendet werden .
• Konsolen gegen seitliches Ausweichen und Kippen gemäß Aufbau- und Verwendungsanleitung sichern .

*Sortierklasse S 10 oder MS 10 nach DIN 4074 Teil 1

Für die Ausführung sollten nur die Bohlenquerschnitte verwendet werden, die blau unterlegt sind.

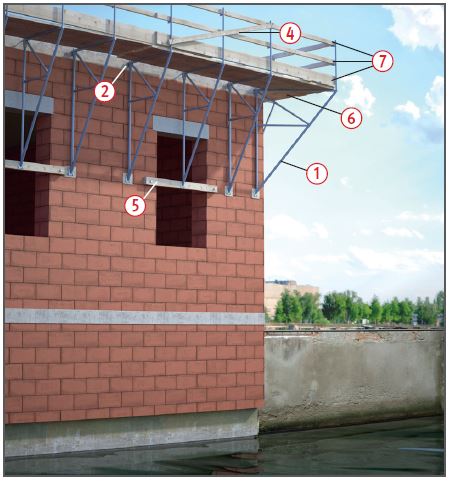

• Konsolfüße im Bereich von Wandöffnungen auf Holzbalken oder Stahlträger abstützen (Tabelle 1).
• Belagebene vollflächig auslegen .
• Der Belag darf nicht ausweichen oder wippen. Überdeckungen im Bereich der Konsolen einhalten (≥ 20 cm).
• Nicht auf Gerüstbeläge abspringen.
• Das Absetzen von Lasten mit Hebezeugen ist unzulässig.
• Mindestabmessungen des Gerüstbelages
  • bei Arbeitsgerüsten 20 x 3,5 cm; bei Konsolabständen ≤ 1,25 m auch 20 x 3 cm,
  • bei Fang- und Dachfanggerüsten gemäß Tabelle 2.
• Seitenschutz aus Geländerholm, Zwischenholm und Bordbrett anbringen .
• Seitenschutz auch an den Stirnseiten von Konsolgerüsten anbringen.
• Gerüstbohlen und -bretter müssen mindestens der Sortierklasse S 10 nach DIN 4074-1 und der Festigkeitsklasse C24 nach DIN EN 338 entsprechen.

Prüfungen

• Gerüstersteller: Prüfung durch eine "zur Prüfung befähigte Person" nach Fertigstellung und vor Übergabe an den Nutzer, um den ordnungsgemäßen Zustand festzustellen (Nachweis-Prüfprotokoll).
• Gerüstnutzer: Inaugenscheinnahme durch eine "qualifizierte Person" des jeweiligen Nutzers vor der Verwendung, um die sichere Funktion und die Mängelfreiheit festzustellen (Nachweis-Checkliste).

07/2021
