Bohrgeräte im Spezialtiefbau

Gefährdungen

• Nicht tragfähiger Baugrund führt zu Umstürzen der Bohrgeräte.
• Anlagen, Kontaminationen und Kampfmittel können Personenschäden auslösen.
• Bei Wartungsarbeiten an Geräten kann es zu Personenschäden kommen.
• Durch drehende Bohrrohre/Schnecken/Hohlwendel besteht Einzugsgefahr.
• Durch Umstürzen abgestellter Bohrrohre können Beschäftigte getroffen werden.

Allgemeines

• Bohrgeräte sind die im Spezialtiefbau am häufigsten verwendeten Maschinen. Sie werden z. B. eingesetzt:
  • bei der Baugrunderkundung,
  • zur Pfahlherstellung,
  • bei Baugrundinjektionen,
  • bei Rückverankerungen,
  • bei Geothermiebohrungen,
  • bei Brunnenbauarbeiten.
• Für Bohrarbeiten ist ein Aufsichtführender zu bestimmen, der während der Arbeiten auf der Baustelle anwesend sein muss.
• Maschinenführer müssen:
  • mindestens 18 Jahre alt,
  • im Führen und Warten des Bohrgerätes und in fachbezogenen sicherheitstechnischen Belangen unterwiesen sein,
  • ihre Befähigung nachgewiesen haben,
  • vom Unternehmer schriftlich beauftragt werden.
• Ein in der Bauwirtschaft anerkannter Befähigungsnachweis ist die ZUMBau Qualifikation.



• Bohrgeräte nur auf tragfähigem Untergrund betreiben – zulässige Bodenpressung beachten.
• Warnkleidung tragen.

Schutzmaßnahmen

• Gefährdungen baustellenbezogen ermitteln und Arbeitsschutzmaßnahmen festlegen. Hierzu sind auch die Erkenntnisse aus der Planungsphase der Baulastträger mit einzubeziehen.
• Alle Mitarbeiter müssen vor Arbeitsaufnahme über die Ergebnisse der baustellenbezogenen Gefährdungsbeurteilung und die daraus abgeleiteten Maßnahmen unterwiesen werden.
• Arbeitsplätze und Verkehrswege sicher begehbar einrichten und erhalten.
• Bohrrohre und -werkzeuge so lagern, dass sie gegen Umfallen und Abrollen gesichert sind.
• Bei Bohrungen in nicht standfesten Böden Vorkehrungen gegen das Hereinbrechen von Material treffen (z. B. Verrohrung).
• Der unbefugte Aufenthalt im Gefahrbereich ist verboten. Halten sich Unbefugte im Gefahrbereich auf, hat der Maschinenführer die Arbeit zu unterbrechen.
• Ist für bestimmte Arbeitsschritte der Aufenthalt im Gefahrbereich unerlässlich oder ist die Sicht des Maschinenführers auf den Fahr- und Arbeitsbereich eingeschränkt, sind vom Unternehmer besondere Schutzmaßnahmen festzulegen und von den Mitarbeitern einzuhalten, z. B.:
  • zusätzliche Einrichtungen zur Verbesserung der Sicht nutzen (z. B. Kamera-Monitorsysteme ggf. Einweiser),
  • Arbeitsweise aufeinander abstimmen,
  • vor dem Betreten Kontakt mit dem Maschinenführer aufnehmen.

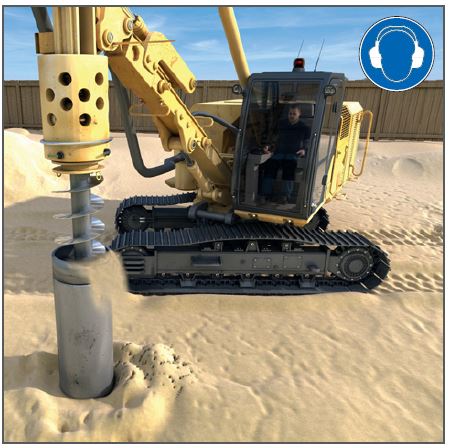

• Beim Betreiben von Bohrgeräten (insbesondere beim Schlagbohren) ist mit erhöhter Lärmbelastung zu rechnen, daher
  • geeigneten Gehörschutz tragen,
  • regelmäßige arbeitsmedizinische Betreuung sicherstellen.
• Beim Bohren (insbesondere Trockenbohren im Festgestein) sind wirksame Maßnahmen zur Staubbekämpfung zu planen und durchzuführen, z. B.:
  • Absaugen am Bohrlochmund,
  • Staub niederschlagen (benetzen) oder
  • Umstellen auf Flüssigkeitsspülung.

Vor Beginn der Arbeiten

• Baufeld erkunden,
  • ob im Arbeitsbereich Kabel, Leitungen, Kanäle o. Ä. vorhanden sind, von denen Gefahren ausgehen können,
  • ob der Baugrund frei von Kontaminationen und Kampfmitteln ist,
  • ob der Baugrund gleichmäßig ausreichend tragfähig für das Befahren mit schweren Baumaschinen ist.
• Baufeld vorbereiten,
  • entsprechend den Ergebnissen der Erkundung,
  • ggf. vorhandene Leitungen umlegen, freischalten, sichern,
  • Verkehrswege und Lagerflächen festlegen und kennzeichnen,
  • Arbeitsplanum herrichten.

Maschinen

• Bohrgeräte nur bestimmungsgemäß betreiben, d. h. entsprechend den Angaben in der Betriebsanleitung (BA) des Herstellers des Bohrgeräts bzw. der Anbauausrüstungen.
• Festlegungen in der BA zur zulässigen Traglast beachten.
• Hebezeugbetrieb nur im Rahmen der BA und nur dann, wenn die Last kraftschlüssig gesenkt wird (nicht im „Freifall-Modus“).
• Schrägzug grundsätzlich nicht zulässig, außer für die in der BA beschriebenen Fälle.
• Standsicherheitskriterien der BA beachten.
• Bei Aufbau, Abbau und Umrüstung von Bohrgeräten BA und Wartungsanleitung beachten.
• Bei Umbaumaßnahmen an Bohrgeräten Kontakt mit den Herstellern aufnehmen.

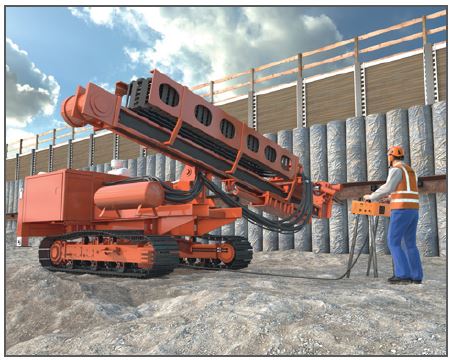

Zusätzliche Hinweise für Ankerbohrarbeiten

• Schutzeinrichtungen immer in betriebsbereitem Zustand halten (z. B. Schutzgitter, Schaltleinen, feste Absperrungen o. Ä.).
• Zum Lösen von Schraubgestängen sind Gestängebrecheinrichtungen zu verwenden.
• Müssen Rohre oder Gestängeteile mit mehr als 25 kg Einzelgewicht gehoben werden, sind mechanisierte Handhabungssysteme zu nutzen (Magazin, Manipulator o. Ä.).

Zusätzliche Hinweise für Pfahlbohrarbeiten

• Für das Koppeln von Bohrrohren beim Pfahlbohren sind sichere Arbeitsplätze zu schaffen oder Zusatzeinrichtungen zu verwenden (ferngesteuerte Rohradapter, Verriegelung mittels Stangen vom Boden aus).
• Bohrrohre so lagern, dass ein Umfallen oder Rollen ausgeschlossen ist.
• Bohrungen für Pfähle, an denen nicht gearbeitet wird, müssen gegen Hineinfallen gesichert werden (abdecken oder umwehren).

Prüfungen

• Art, Umfang und Fristen erforderlicher Prüfungen festlegen (Gefährdungsbeurteilung) und einhalten, z. B.:
  • arbeitstäglich durch den Maschinenführer,
  • vor Inbetriebnahme, mind. 1 x jährlich durch eine „zur Prüfung befähigte Person“ (z. B. Sachkundiger).
• Ergebnisse der regelmäßigen Prüfungen dokumentieren.

07/2021
