Grabenverbaugeräte

Gefährdungen

• Bei nicht ordnungsgemäß verbauten Gräben können Personen verschüttet werden.

Allgemeines

• Es werden unterschieden:
  • mittig gestützte Verbaugeräte,
  • randgestützte Verbaugeräte,
  • Gleitschienen-Verbaugeräte,
  • Gleitschienen-Verbaugeräte mit Stützrahmen,
  • Dielenkammer-Verbaugeräte,
  • Schleppboxen.
• Vor Beginn der Aushubarbeiten prüfen, ob erdverlegte Leitungen oder Anlagen vorhanden sind.
• Die Arbeitsraum- und Mindestgrabenbreiten sind zu beachten.

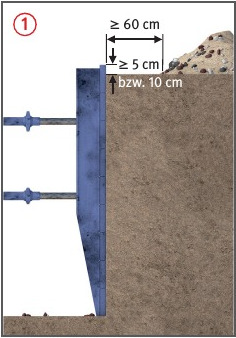

• Der Überstand über Geländeoberkante muss bei
  • Grabentiefen bis 2,0 m mind. 5 cm betragen ,
  • Grabentiefen bis 2,0 m mind. 10 cm betragen ,
• Am oberen Rand ist beidseitig ein mindestens 0,60 m breiter Schutzstreifen freizuhalten .
• Im Bereich kreuzender Leitungen ist der entstandene offene Spalt zu sichern, z. B. mit Holzbohlen.

Schutzmaßnahmen

• Nur Verbaugeräte verwenden, die von einer Prüfstelle bewertet wurden.
• Verwendungsanleitung des Herstellers beachten.
• Belastung ermitteln, z. B. aus Erddruck, Baugeräten, Gebäuden, baulichen Anlagen.
• Der Verbau muss die auftretenden Belastungen aufnehmen können.
• Der Verbau muss bis zur Grabensohle reichen. Bei mindestens steifen bindigen Böden darf der Verbau in Bauzuständen, die in wenigen Tagen beendet sind, bis zu 0,50 m oberhalb der Grabensohle enden, wenn keine besonderen Einflüsse vorhanden sind und kein Erddruck aus Bauwerkslasten aufzunehmen ist.
• Bei Aufstockung von Grabenverbaugeräten, z.B. durch Aufsatzgeräte, einzelne Teile an allen konstruktiv vorgesehenen Stellen miteinander verbinden (Herstellerangaben beachten).
• Hohlräume sofort kraftschlüssig verfüllen.
• Mittig gestützte Verbaugeräte nur bis 4 m Grabentiefe, rand- und rahmengestützte Verbaugeräte nur bis zu 6 m Grabentiefe einsetzen. Weitere Einschränkungen können sich aus der Verwendungsanleitung ergeben.

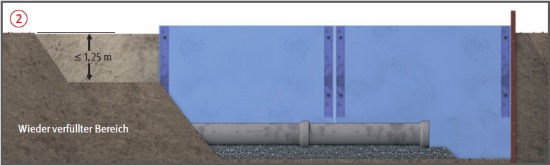

• Verbaulängen so wählen, dass nachfolgende Arbeiten im ungesicherten Bereich bei einer maximalen Tiefe von 1,25 m durchgeführt werden. Die Stirnseite des Grabens ist durch Verbau zu sichern, z. B. durch eine Stahlplatte .
• Verbaugeräte dürfen einzeln nur eingesetzt werden, wenn beide Stirnwände verbaut sind, z. B. bei Schachtverbau oder Leitungsreparatur.
• Der Rückbau des Verbaues muss im Wechsel mit der Verfüllung erfolgen.

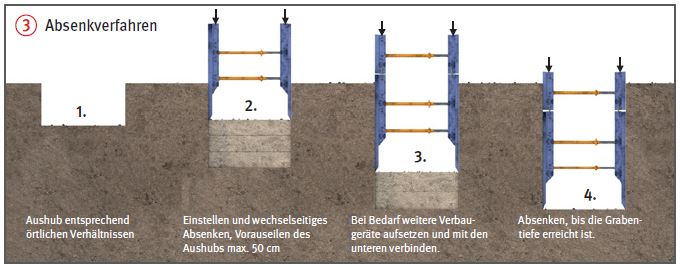

• Bei nicht standfesten Böden oder Verkehrslasten im angrenzenden Bereich muss der Verbau im Absenkverfahren erfolgen . Die Ausschachtung darf dabei nur maximal 0,50 m tiefer sein als die Unterkante des Verbaugerätes.
• Ausgehobene, ungesicherte Grabenabschnitte auf die Länge eines Verbaugrätes beschränken.
• Verbaugeräte nur auf festem Untergrund abstellen und ggf. gegen Umstürzen sichern.
• Mittig gestützte Verbaugeräte nicht einzeln und nicht im Absenkverfahren einsetzen.
• Bagger, mit denen Verbaugeräte transportiert und in den Graben gehoben werden, müssen für den Hebezeugeinsatz ausgerüstet sein.

Zusätzliche Hinweise für Übergänge – Zugänge

• Bei Gräben mit einer Breite von > 0,80 m sind Übergänge erforderlich; die Übergänge müssen mindestens 0,50 m breit sein.
• Bei einer Grabentiefe von > 1,00 m müssen die Übergänge beidseitig mit dreiteiligem Seitenschutz versehen sein.

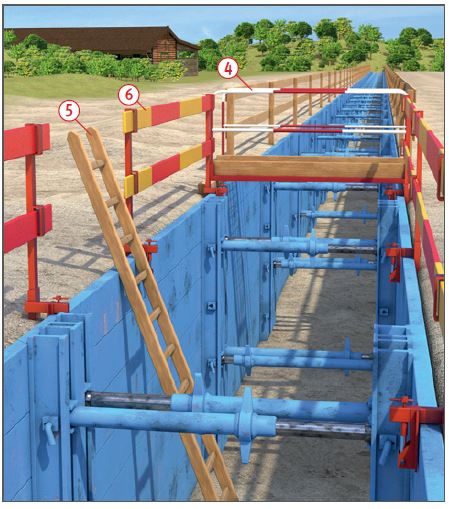

• Bei Grabentiefen von > 1,25 m sind als Zugänge Treppen oder Leitern zu benutzen.

Zusätzliche Hinweise ab 2,0 m Grabentiefe

• Ab 2,0 m Grabentiefe Absturzsicherungen anbringen . Ggf. kann darauf verzichtet werden, wenn der Grabenabschnitt bearbeitet wird (z. B. bei Aushub, Einbringung Verbau, Leitungsverlegung).

Zusätzliche Hinweise zur Verkehrssicherung

• Verkehrssicherung vornehmen, wenn Gräben im Bereich des öffentlichen Straßenverkehrs hergestellt werden oder die Herstellung Auswirkungen auf den Straßenverkehr hat. Absprache mit den zuständigen Behörden.

Prüfungen

• Art, Umfang und Fristen erforderlicher Prüfungen festlegen (Gefährdungsbeurteilung) und einhalten, z. B. arbeitstäglich durch den Rohrleger/Maschinenführer, nach Bedarf, mind. 1 x jährlich durch eine „zur Prüfung befähigte Person“.
• Ergebnisse der regelmäßigen Prüfungen dokumentieren.
