• Arbeitsstättenverordnung (ArbStättV), § 3, Anhang Nr. 5.2
• DGUV Vorschrift 38 "Bauarbeiten", § 5, Abs. 3 und §§ 28–34
• DGUV Regel 101-038 "Bauarbeiten"

• DIN 4124 "Baugruben und Gräben - Böschungen, Verbau, Arbeitsraumbreiten"
• DIN EN 1610 "Einbau und Prüfung von Abwasserleitungen und -kanälen"
• DIN 4123 "Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude"
• DIN 1054 "Baugrund – Sicherheitsnachweise im Erd- und Grundbau"
• DIN EN 1997-1 "Entwurf, Berechnung und Bemessung in der Geotechnik – Teil 1: Allgemeine Regeln"
• EAB-Empfehlungen des Arbeitskreises Baugruben

Bei Arbeiten in und an geböschten Baugruben und Gräben bestehen u. a. Gefährdungen durch:

• Verschüttung durch abrutschende oder herabfallende Erd- oder Felsmassen
• Absturz von Personen
• Stolpern, Rutschen, Stürzen
• Getroffen werden von herabfallenden oder kippenden Teilen
• Hineinstürzen von Maschinen und Fahrzeugen
• Einsturz von Bauwerken und anderen baulichen Anlagen
• Zwangshaltungen in engen Arbeitsräumen

Sicherung gegen Abrutschen oder Herabfallen von Erd- oder Felsmassen
Sorgen Sie dafür, dass die Wände von Baugruben oder Gräben so abgeböscht sind, dass sie während der einzelnen Bauzustände standsicher sind. Berücksichtigen Sie hierbei alle Faktoren welche die Standsicherheit der Böschung beeinflussen können.

Auf die Standsicherheit von Erd- und Felswänden wirken sich z. B. folgende Gegebenheiten und Einflüsse aus:

• Vorhandene bauliche Anlagen aller Art
• Belastungen durch Baugeräte
• Störungen des Bodengefüges
• Die Geländeneigung
• Witterungseinflüsse
• Zur Sohle hin einfallende Schichtungen
• Zufluss von Schichtenwasser
• Verfüllungen und Aufschüttungen
• Starke Erschütterungen, z. B. aus dem Verkehr
• Klüfte im Fels

Standsicherheitsnachweis
Der Standsicherheitsnachweis muss rechnerisch erbracht werden. Abweichend hiervon enthält die DIN 4124 für einfache Fälle Bemessungsregeln z. B. zu Böschungswinkeln, bei deren Beachtung der rechnerische Standsicherheitsnachweis entfallen kann.

Voraussetzungen für die Anwendung des vereinfachten Verfahrens sind:

• Beidseitig lastfreie Streifen, b ≥ 0,60 m
• Einhaltung der Vorgaben für die Neigung des anschließenden Geländes und für den neben den Schutzstreifen aufgehäuften Boden
• Stapellasten ≤ 10 KN/m² neben den Schutzstreifen

Weiterhin ist eine Beurteilung der Bodenverhältnisse erforderlich, bei der festgestellt werden muss, ob es sich um

• nicht bindigen Boden,
• weichen bindigen Boden,
• mindestens steifen bindigen Boden oder
• Fels handelt.

In Abhängigkeit der ermittelten Bodenarten ergeben sich die zulässigen Böschungswinkel. Bis zu einer Tiefe von 5,0 m sind je nach Bodenart Böschungswinkel ensprechend der Abb. 105 einzuhalten.

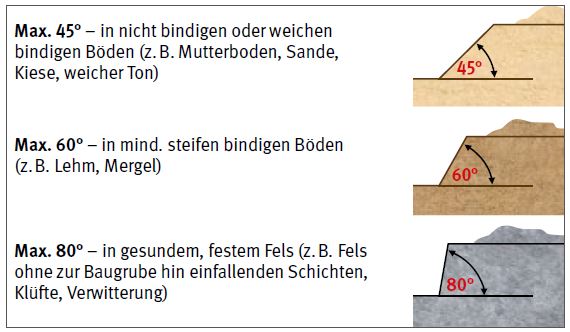

Abb. 105 Zulässige Böschungswinkel – bis zu einer Tiefe von 1,25 m können bei standfestem Boden senkrechte Grabenwände hergestellt werden

In mindestens steifen bindigen Böden können bis zu einer Tiefe von 1,75 m Grabenwände teilgeböscht hergestellt werden.

Die Standsicherheit einer Böschung müssen Sie jedoch immer dann nachweisen, wenn z. B.

• die Böschungswinkel überschritten werden,
• die o. g. Voraussetzungen nicht erfüllt werden,
• die Böschung höher als 5 m ist,
• die Standsicherheit baulicher Anlagen gefährdet ist
• Fahrzeuge und Baugeräte die in der DIN 4124 angegebenen Abstände zur Böschungskante nicht einhalten.

Achten Sie als Unternehmerin oder Unternehmer während der gesamte Bauzeit darauf, dass bei der Sicherung von Baugruben und Gräben durch Böschungen folgendes umzusetzen ist:

• Erd- und Felswände dürfen nicht unterhöhlt werden.
• Überhänge sind unverzüglich zu beseitigen.
• Beim Bodenaushub sind insbesondere freigelegte Findlinge, Bauwerksreste, Bordsteine oder Pflastersteine, die abrutschen oder abstürzen können, unverzüglich zu beseitigen.
• Böschungen sind regelmäßig auf lose Steine und Massen zu überprüfen.
• Kann die Standsicherheit der Böschung durch Frost oder Trockenheit gefährdet werden, ist die Böschung gegen diese Einflüsse zu sichern oder der Böschungswinkel ist zu verringern.
• Der Zulauf großer Mengen von Oberflächenwasser über die Böschungskante ist zu verhindern.
• Beim Bodenaushub im Bereich benachbarter Gebäude oder anderer baulicher Anlagen sind die Regelungen der DIN 4123 zu beachten.

Geböschte Baugruben und Gräben sowie deren Böschungskanten dürfen erst betreten werden, wenn die Standsicherheit der Wände sichergestellt ist.

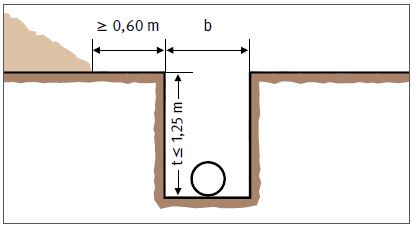

Abb. 106 Baugruben bis 1,25 m Tiefe

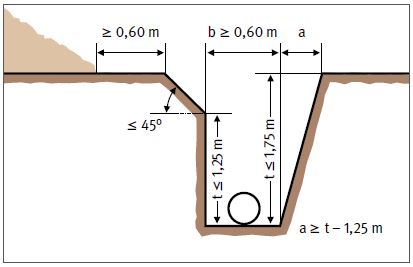

Abb. 107 Baugruben bis 1,75 m Tiefe

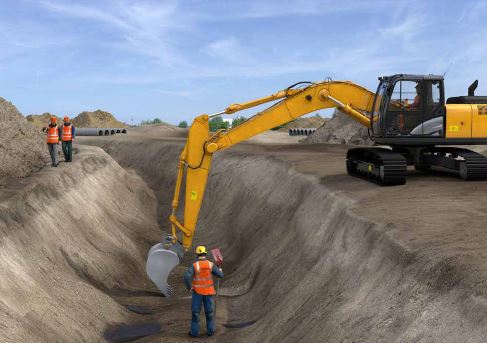

Schutzstreifen
Wenn die Baugrube bzw. der Graben oder deren Ränder betreten werden müssen sind mindestens 0,60 m breite Schutzstreifen möglichst waagerecht anzuordnen. Diese sind von Aushubmaterial und Gegenständen freizuhalten.

Absturzsicherung
Bei mehr als 60° geneigten Baugruben bzw. Böschungen sind bei einer möglichen Absturzhöhe von mehr als 2 m Absturzsicherungen zu installieren. An Grabenrändern kann in den Grabenabschnitten, die sich in Bearbeitung befinden oder in denen gearbeitet wird und dabei eine Beschickung vom Grabenrand aus notwendig ist, auf eine Absturzsicherung verzichtet werden. Das gilt in der Regel für die Tätigkeiten Grabenaushub, Leitungsverlegung und Verfüllung.

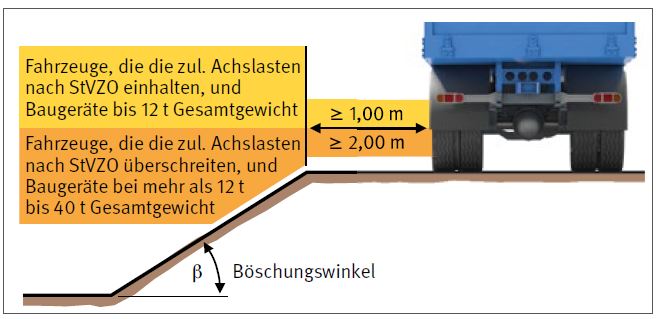

Abb. 108 Sicherheitsabstände von Fahrzeugen, Baumaschinen oder Baugeräten bei nicht verbauten Baugruben und Gräben mit Böschungen

• Arbeitsstättenverordnung (ArbStättV), § 3, Anhang Nr. 5.2
• Betriebssicherheitsverordnung (BetrSichV), §§ 3–6, 14
• DGUV Vorschrift 38 "Bauarbeiten", § 5, Abs. 3 und §§ 28–34
• DGUV Regel 101-038 "Bauarbeiten"

• Verwendungsanleitungen der Hersteller von Grabenverbaugeräten nach DIN EN 13331
• DIN 4124 "Baugruben und Gräben - Böschungen, Verbau, Arbeitsraumbreiten"
• DIN EN 1610 "Einbau und Prüfung von Abwasserleitungen und -kanälen"
• DIN 4123 "Ausschachtungen, Gründungen und Unterfangungen im Bereich bestehender Gebäude"

Bei Arbeiten an und in verbauten Baugruben und Gräben bestehen u. a. Gefährdungen durch:

• Verschüttung durch abrutschende oder herabfallende Erd- oder Felsmassen
• Verschüttung durch Versagen von Verbau
• Absturz von Personen
• Getroffen werden von herabfallenden oder kippenden Teilen
• Stolpern, Rutschen, Stürzen
• Zwangshaltungen in engen Arbeitsräumen

Sicherung gegen Abrutschen oder Herabfallen von Erd- oder Felsmassen
Sorgen Sie dafür, dass die Wände von Baugruben oder Gräben so verbaut sind, dass sie während der einzelnen Bauzustände standsicher sind.

Auswahl und Bereitstellung von geeignetem Verbau
Wählen Sie als Unternehmerin oder Unternehmer die Verbauart entsprechend den statischen Erfordernissen, baulichen und örtlichen Gegebenheiten und nach Auswirkungen auf die Umgebung (z. B. angrenzende Bebauung) aus.

Für Gräben kommen insbesondere in Betracht:

• Grabenverbaugeräte
• Waagerechter Verbau
• Senkrechter Verbau

Setzen Sie vorzugsweise Grabenverbaugeräte ein, die von einer Prüfstelle bewertet worden sind.

Die Verwendungsanleitung muss auf der Baustelle vorliegen. Grabenverbaugeräte sind bestimmungsgemäß einzusetzen.

Für Baugruben kommen insbesondere in Betracht:

• Trägerbohlwände
• Spundwände
• Schlitzwände
• Pfahlwände

Allgemeine Anforderungen an den Verbau
Der Verbau ist statisch nachzuweisen. Ein Nachweis ist nicht erforderlich bei

• den Regelausführungen der DIN 4124 zum waagerechten bzw. senkrechten Grabenverbau, wenn die in der Norm genannten Randbedingungen erfüllt sind.
• Grabenverbaugeräten, da diese statisch vorbemessen sind. Beim Einsatz darf die in der Verwendungsanleitung genannte maximal zulässige Belastung nicht überschritten werden.

Die Standsicherheit des Verbaus muss in allen Bau- und Rückbauzuständen sichergestellt sein. Der Verbau muss grundsätzlich bis zur Graben- bzw. Baugrubensohle reichen. Der Verbau ist dicht und lückenlos herzustellen. Durch kreuzende Leitungen entstehen Lücken im Verbau, z. B. bei Grabenverbaugeräten. Diese Lücken sind z. B. mit Hilfe eines waagerechten Holzverbaus gesondert zu verbauen.

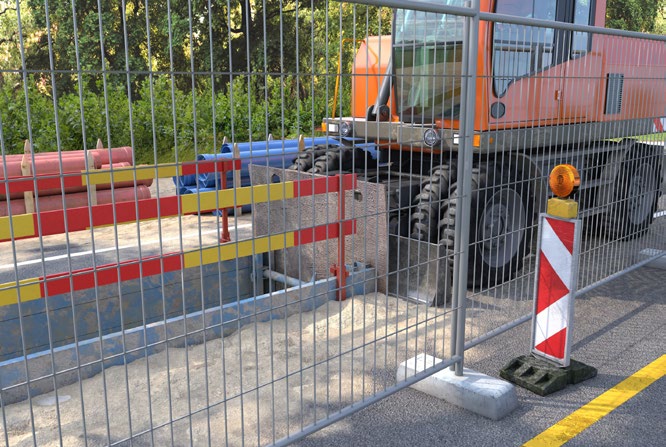

Stirnseiten eines Grabens müssen verbaut werden z. B. mit einer Stahlplatte.

In mindestens steifen bindigen Böden sind folgende Ausnahmen möglich:

• Bei einer Grabentiefe bis 1,75 m darf die Unterkante des Verbaus 1,25 m oberhalb der Sohle enden.
• Nur während Bauzuständen, die in wenigen Tagen beendet sind, darf unabhängig von der Grabentiefe die Unterkante des Verbaus 0,5 m oberhalb der Sohle enden.

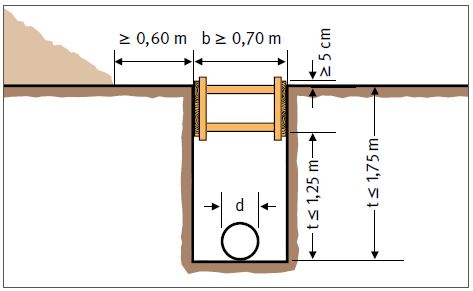

Abb. 110 Sicherung von Gräben bis 1,75 m Tiefe

Spezielle Anforderungen beim Einbau des Verbaus
Sorgen Sie dafür, dass beim waagerechten Grabenverbau bzw. bei Trägerbohlwänden der Bodenaushub nicht zu weit vorauseilt. Folgende Werte dürfen hierbei nicht überschritten werden:

• Beim waagerechten Grabenverbau in mindestens steifen bindigen Böden maximal 2 Bohlenbreiten, in nicht bindigen oder weichen bindigen Böden 1 Bohlenbreite
• Bei Trägerbohlwänden in mindestens steifen bindigen Böden maximal 1,0 m, in nicht bindigen oder weichen bindigen Böden 0,5 m.

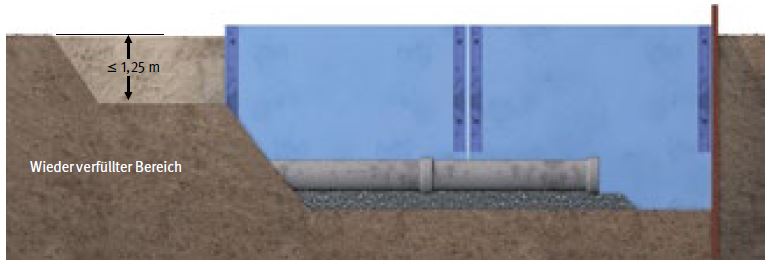

Abb. 111 Sicherung der Stirnseite des Verbaus

Berücksichtigen Sie beim Einsatz von Grabenverbaugeräten die Kriterien und Randbedingungen für die Einbauverfahren (Absenk- oder Einstellverfahren).

Die Länge des verbauten Grabenabschnitts muss so groß sein, dass die nachfolgenden Arbeiten im ungesicherten Bereich in einer Tiefe von maximal 1,25 m ausgeführt werden können.

Schutz vor herabfallenden Teilen
Damit Aushubmaterial, Rohre oder andere Gegenstände nicht in den Graben oder die Baugrube fallen können, muss der Verbau über die Geländeoberfläche hinausragen. Als Mindestmaß gilt

• bis 2,0 m Tiefe ein Überstand von 5 cm
• bei mehr als 2,0 m Tiefe ein Überstand von 10 cm

Schutzstreifen
In Bereichen, wo entweder der Rand einer Baugrube bzw. eines Grabens oder die Baugrube bzw. der Graben selbst betreten werden muss, sind mindestens 0,60 m breite, möglichst waagerechte Schutzstreifen anzuordnen und von Aushubmaterial und Gegenständen freizuhalten.

Absturzsicherungen
An Baugruben und Gräben sind bei einer möglichen Absturzhöhe von mehr als 2 m Absturzsicherungen zu installieren.

An Grabenrändern kann in den Grabenabschnitten, die sich in Bearbeitung befinden oder in denen gearbeitet wird und dabei eine Beschickung vom Grabenrand aus notwendig ist, auf eine Absturzsicherung verzichtet werden. Das gilt in der Regel für die Tätigkeiten Grabenaushub, Einbringen des Verbaus, Leitungsverlegung, Verfüllung und Rückbau des Verbaus.

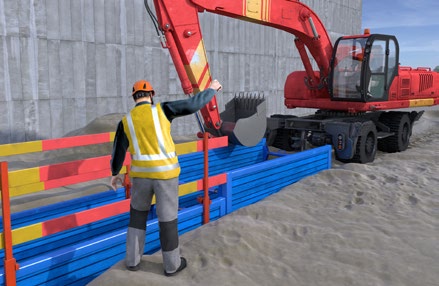

Abb. 112 Absturzsicherung am Verbau

• Arbeitsstättenverordnung (ArbStättV), § 3, Anhang Nr. 3
• DGUV Vorschrift 38 "Bauarbeiten", § 5, Abs. 3
• DGUV Regel 101-038 "Bauarbeiten"

• DGUV Information 201-052 "Rohrleitungsbauarbeiten"
• DIN 4124 "Baugruben und Gräben, Böschungen, Verbau, Arbeitsraumbreiten"
• DIN EN 1610 "Einbau und Prüfung von Abwasserleitungen und -kanälen"

Bei Arbeiten in Baugruben und Gräben, in denen den Beschäftigten ein ungenügender Arbeitsraum zur Verfügung steht, bestehen u. a. Gefährdungen durch

• zu schmale Flucht- und Rettungswege,
• Stolpern, Rutschen, Stürzen,
• Zwangshaltungen in engen Arbeitsräumen.

Die freie unverstellte Fläche am Arbeitsplatz muss so bemessen sein, dass sich die Beschäftigten bei ihrer Tätigkeit ungehindert bewegen können. Bei Arbeiten in Baugruben und Gräben muss für Arbeitsplätze

• mit Rücksicht auf die Sicherheit der Beschäftigten,
• zur Freihaltung von Flucht- und Rettungswegen,
• aus ergonomischen Gründen und
• um eine einwandfreie Bauausführung sicherzustellen,

ein ausreichender Arbeitsraum zur Verfügung stehen.

Die Abmessung des Arbeitsraumes richtet sich dabei nach den auszuführenden Arbeiten und den damit verbundenen Körperhaltungen.

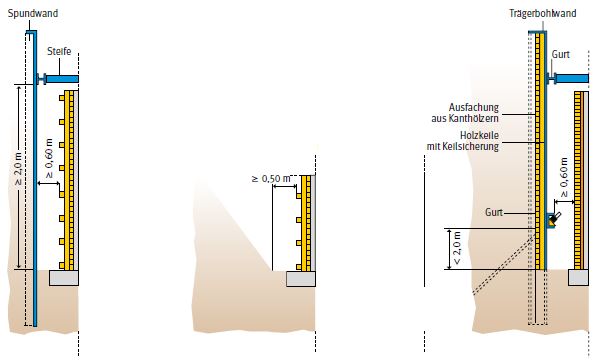

Mindestarbeitsraumbreiten in Baugruben
Als Mindestmaße sind folgende Arbeitsraumbreiten einzuhalten:

• 0,5 m bei geböschten Wänden
• 0,6 m bei verbauten Wänden

Bei verbauten Baugruben wird die Arbeitsraumbreite zwischen der Luftseite des Verbaus und der Außenseite des Bauwerks bzw. der erforderlichen Schalkonstruktion gemessen. Bei geböschten Baugruben gilt als Arbeitsraumbreite der Abstand zwischen dem Böschungsfuß und der Außenseite des Bauwerks bzw. der erforderlichen Schalkonstruktion.

Sofern waagerechte Gurtungen weniger als 2 m über der Baugrubensohle bzw. beim Rückbau über der jeweiligen Verfüllungsoberfläche liegen, wird die Arbeitsraumbreite zwischen der Vorderkante der Gurtung und dem Bauwerk bzw. der Schalungskonstruktion gemessen. Dies gilt unabhängig von der Lage der Gurtung auch dann, wenn für die Rettung aus der Baugrube keine anderen ausreichend breiten Rettungswege vorhanden sind.

Mindestarbeitsraumbreiten in Gräben
In Gräben sind die Mindestgrabenbreiten der DIN EN 1610 (Abwasserleitungen und -kanäle) und der DIN 4124 (alle übrigen Leitungen) einzuhalten. Diese werden einerseits abhängig vom Nenn- bzw. Außendurchmesser der Rohrleitung, andererseits in Abhängigkeit von der Grabentiefe ermittelt. Maßgebend ist dann der jeweils größere Wert.

Mindestgrabenbreite in Abhängigkeit vom Rohrdurchmesser:

OD = Außendurchmesser in m; β = Böschungswinkel

Tabelle 10 Gräben mit Arbeitsraum für Abwasserleitungen – DIN EN 1610

OD = Außendurchmesser in m; β = Böschungswinkel

Tabelle 11 Gräben mit Arbeitsraum für alle übrigen Leitungen – DIN 4124

Mindestgrabenbreite in Abhängigkeit von der Grabentiefe:

Tabelle 12 Gräben mit Arbeitsraum für Abwasserleitungen – DIN EN 1610

Tabelle 13 Gräben mit Arbeitsraum für alle übrigen Leitungen – DIN 4124

Detailregelungen der lichten Mindestgrabenbreite für die unterschiedlichen Grabenformen, Verbauarten, Mehrfachleitungen und Stufengräben sind für alle Leitungsarten nur in der DIN 4124 beschrieben.

Mindestarbeitsraumbreiten in Gräben mit senkrechten Wänden bis zu 1,25 m:
Bei Gräben mit senkrechten Wänden bis zu einer Tiefe von 1,25 m, die zwar beim Ausheben und Verfüllen betreten werden, in denen aber neben den Leitungen kein Arbeitsraum benötigt wird, z. B. bei Gräben für Endlosleitungen und Kabel, sind in Abhängigkeit von der Regelverlegetiefe folgende lichten Mindestgrabenbreiten einzuhalten.

Tabelle 14 Lichte Mindestbreite für Gräben ohne Arbeitsraum

Mindestarbeitsraumbreiten in rechteckigen und runden Baugruben:
Bei rechteckigen und runden Baugruben für runde Schächte sowie runde Baugruben für eckige Schächte muss an der engsten Stelle ein lichter Abstand von mindestens 0,5 m verbleiben.

Abb. 114 Arbeitsraumbreiten für Schachtbauwerke – DIN 4124
