Nachstehende Tabellen gelten für Anschlag-Faserseile nach dieser Norm.
Wiedergegeben mit Erlaubnis des DIN Deutsches Institut für Normung e.V. Maßgebend für das Anwenden der Norm ist deren Fassung mit dem neuesten Ausgabedatum, die bei der Beuth Verlag GmbH, Burggrafenstraße 6, 10787 Berlin, erhältlich ist.

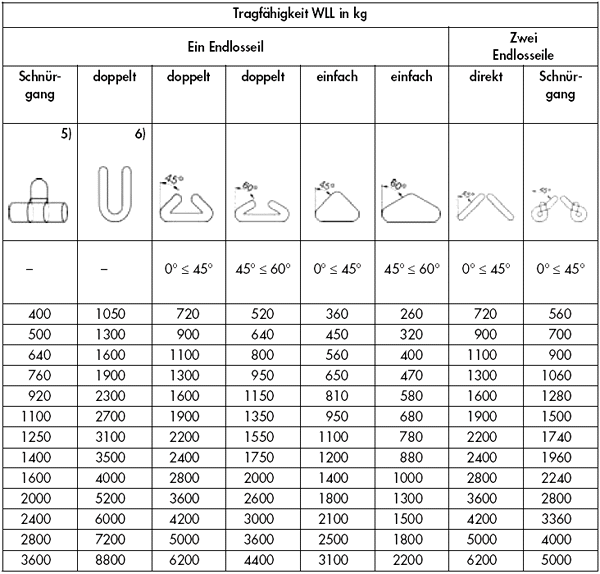

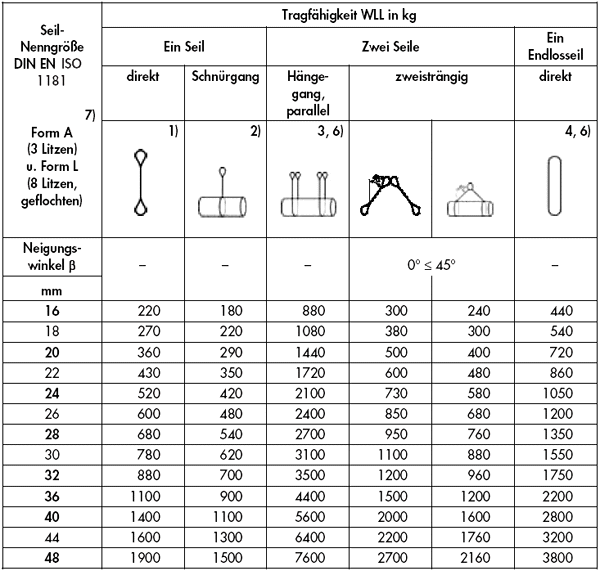

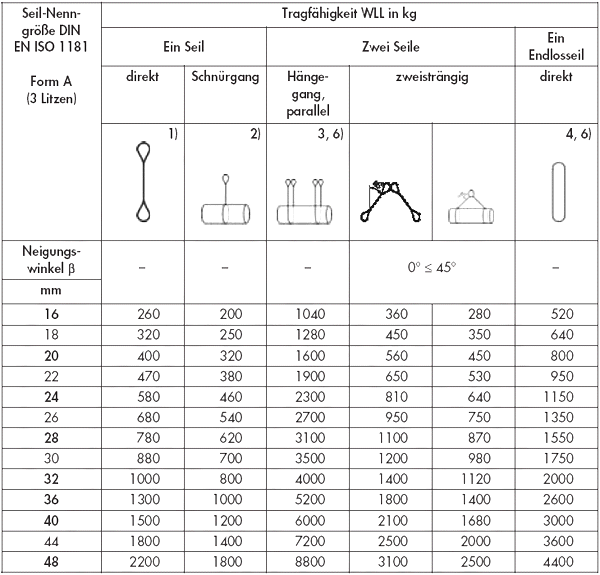

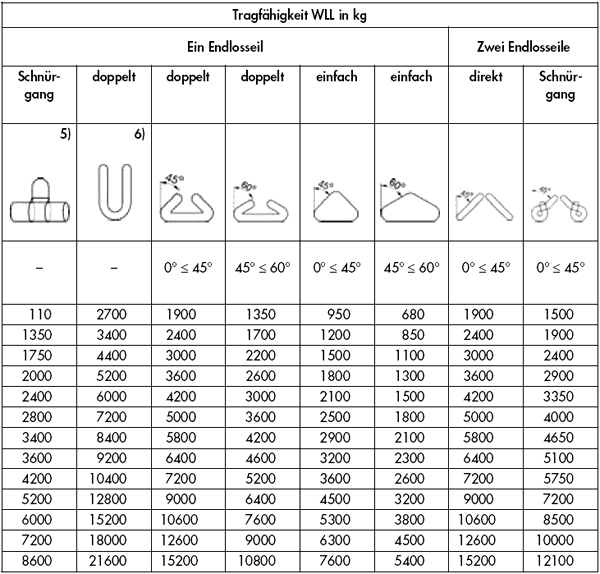

Tabelle 1: Anschlagseile aus Manila (MA) nach DIN EN ISO 1181 dreilitzig für Einzelstrang, zwei Stränge, Endlosseil mit Kurzspleiß und zwei Endlosseile mit Kurzspleiß 7)

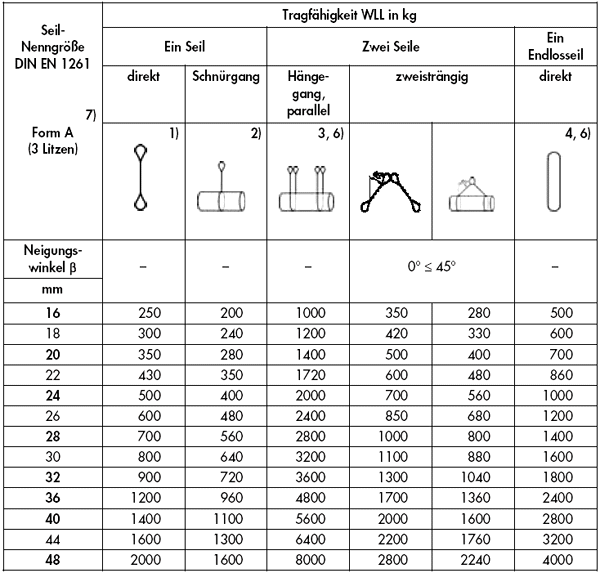

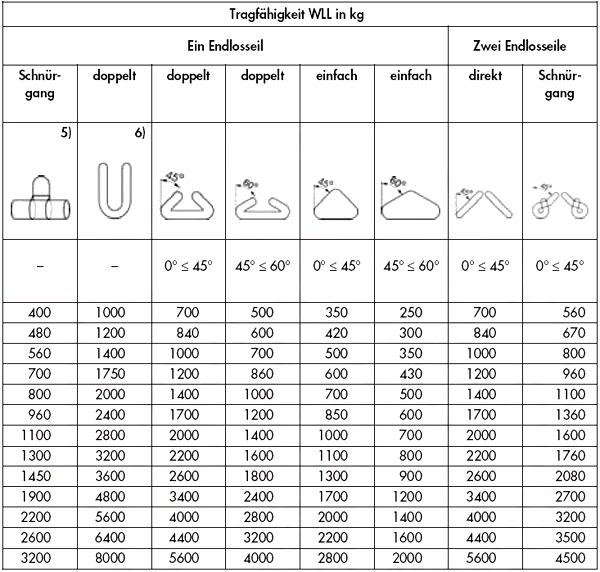

Tabelle 2: Anschlagseile aus Hanf nach DIN EN 1261 dreilitzig für Einzelstrang, zwei Stränge, Endlosseil mit Kurzspleiß und zwei Endlosseile mit Kurzspleiß

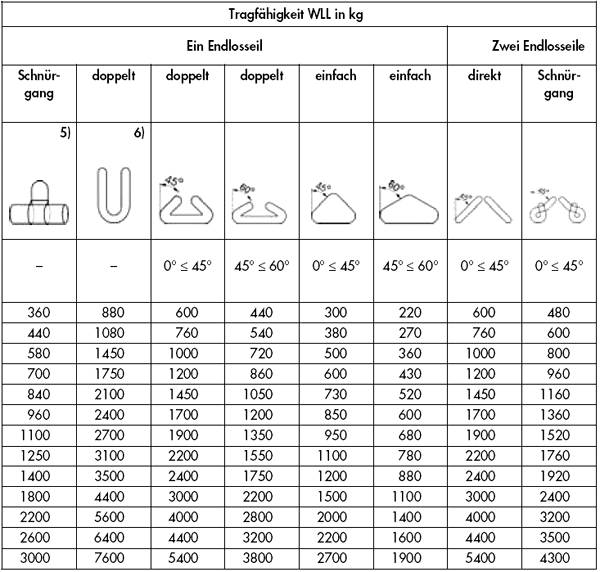

Tabelle 3: Anschlagseile aus Sisal nach DIN EN ISO 1181 dreilitzig im Trossenschlag und achtlitzig geflochten für Einzelstrang, zwei Stränge, Endlosseil mit Kurzspleiß und zwei Endlosseile mit Kurzspleiß
1) Spalte auch für Zweistranggehänge ab 45° bis 60° Neigungswinkel
2) Spalte auch für Zweistranggehänge oder zwei Seile (geschnürt) ab 45° bis zu 60° Neigungswinkel
3) Spalte auch für zwei Endlosseile
4) Spalte auch für zwei Endlosseile direkt ab 45° bis zu 60° Neigungswinkel
5) Spalte auch für zwei Endlosseile (geschnürt) ab 45° bis zu 60° Neigungswinkel
6) Die Handhabungstoleranz ist 6° für Anschlagseile, die als senkrecht betrachtet werden; Hängegangregeln beachten
7) Die Tragfähigkeit (WLL) für Form B (vierlitzig, gedreht) ist um 10 % geringer. Alle Endlosseile mit Langspleiß nur 60 % der Tragfähigkeit!

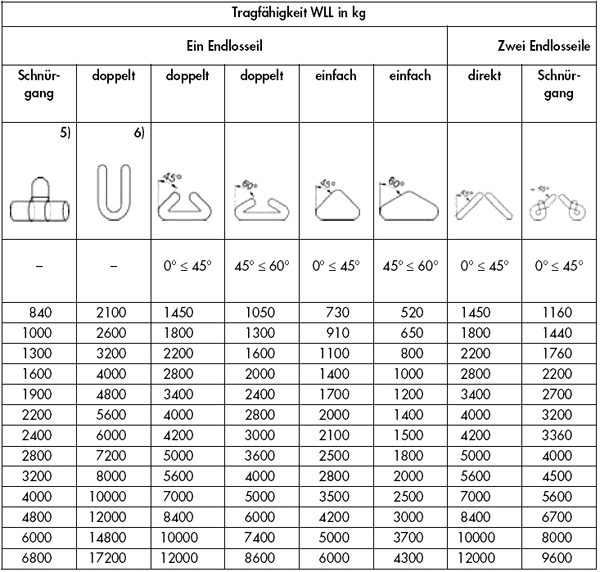

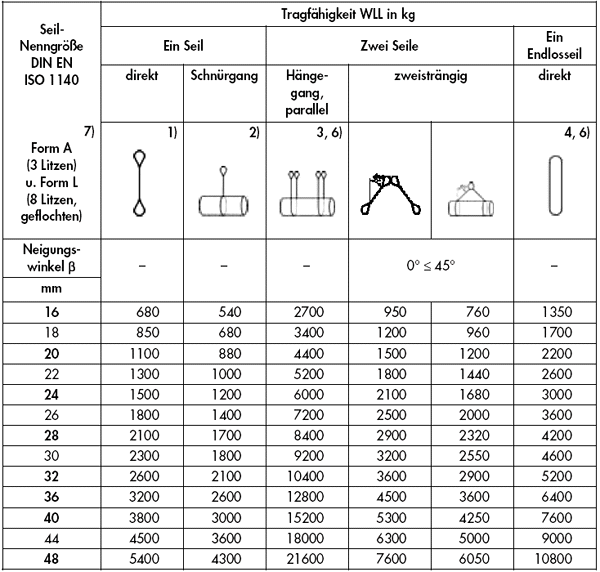

Tabelle 4: Anschlagseile aus Polyamid nach DIN EN ISO 1140 dreilitzig im Trossenschlag und achtlitzig geflochten für Einzelstrang, zwei Stränge, Endlosseil mit Kurzspleiß und zwei Endlosseile mit Kurzspleiß
1) Spalte auch für Zweistranggehänge ab 45° bis 60° Neigungswinkel
2) Spalte auch für Zweistranggehänge oder zwei Seile (geschnürt) ab 45° bis zu 60° Neigungswinkel
3) Spalte auch für zwei Endlosseile
4) Spalte auch für zwei Endlosseile direkt ab 45° bis zu 60° Neigungswinkel
5) Spalte auch für zwei Endlosseile (geschnürt) ab 45° bis zu 60° Neigungswinkel
6) Die Handhabungstoleranz ist 6° für Anschlagseile, die als senkrecht betrachtet werden; Hängegangregeln beachten
7) Die Tragfähigkeit (WLL) für Form B (vierlitzig, gedreht) ist um 10 % geringer. Alle Endlosseile mit Langspleiß nur 60 % der Tragfähigkeit!

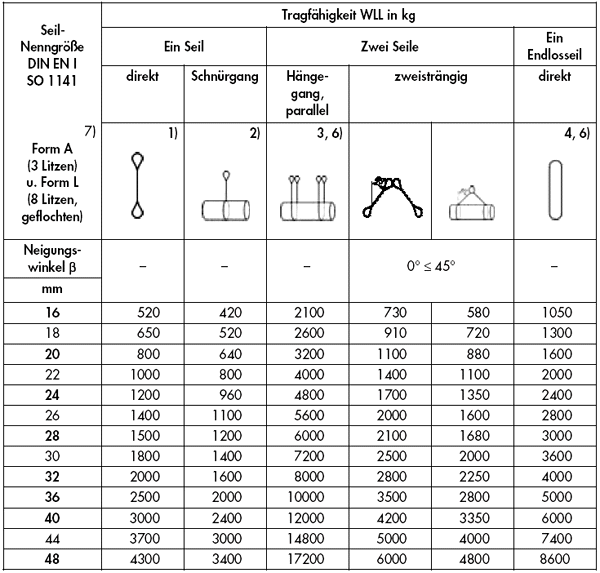

Tabelle 5: Anschlagseile aus Polyester nach DIN EN ISO 1141 dreilitzig und achtlitzig geflochten für Einzelstrang, zwei Stränge, Endlosseil mit Kurzspleiß und zwei Endlosseile mit Kurzspleiß
1) Spalte auch für Zweistranggehänge ab 45° bis 60° Neigungswinkel
2) Spalte auch für Zweistranggehänge oder zwei Seile (geschnürt) ab 45° bis zu 60° Neigungswinkel
3) Spalte auch für zwei Endlosseile
4) Spalte auch für zwei Endlosseile direkt ab 45° bis zu 60° Neigungswinkel
5) Spalte auch für zwei Endlosseile (geschnürt) ab 45° bis zu 60° Neigungswinkel
6) Die Handhabungstoleranz ist 6° für Anschlagseile, die als senkrecht betrachtet werden; Hängegangregeln beachten
7) Die Tragfähigkeit (WLL) für Form B (vierlitzig, gedreht) ist um 10 % geringer. Alle Endlosseile mit Langspleiß nur 60 % der Tragfähigkeit!

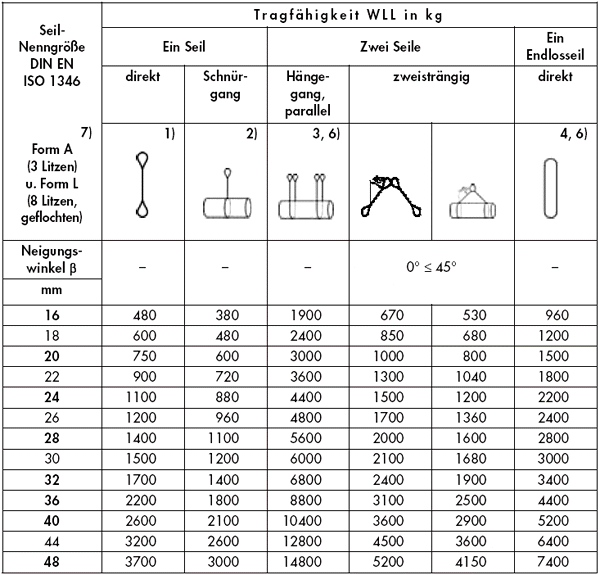

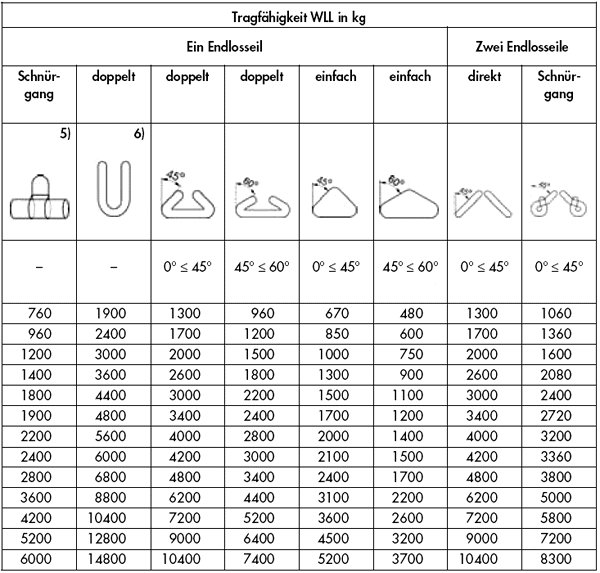

Tabelle 6: Anschlagseile aus Polypropylen -Sorte 2- 8) nach DIN EN ISO 1346 dreilitzig und achtlitzig geflochten für Einzelstrang, zwei Stränge, Endlosseil mit Kurzspleiß und zwei Endlosseile mit Kurzspleiß
1) Spalte auch für Zweistranggehänge ab 45° bis 60° Neigungswinkel
2) Spalte auch für Zweistranggehänge oder zwei Seile (geschnürt) ab 45° bis zu 60° Neigungswinkel
3) Spalte auch für zwei Endlosseile
4) Spalte auch für zwei Endlosseile direkt ab 45° bis zu 60° Neigungswinkel
5) Spalte auch für zwei Endlosseile (geschnürt) ab 45° bis zu 60° Neigungswinkel
6) Die Handhabungstoleranz ist 6° für Anschlagseile, die als senkrecht betrachtet werden; Hängegangregeln beachten
7) Die Tragfähigkeit (WLL) für Form B (vierlitzig, gedreht) ist um 10 % geringer. Alle Endlosseile mit Langspleiß nur 60 % der Tragfähigkeit!
8) Bei Seilen aus Polypropylen -Sorte 1- nach DIN 83329 ist die Tragfähigkeit etwa 40 % niedriger
