Anhang 1 Tabellen und Diagramme

1. Eigenschaften der Flüssiggase

Eigenschaft Einheit Propan n-Butan
Chemische Summenformel   C3H8 C4H10
Strukturformel   CH3-CH2-CH3 CH3-CH2-CH2-CH3
Kohlenstoffgehalt Gew.-% 81,72 82,66
Wasserstoffgehalt Gew.-% 18,28 17,34
Molekulargewicht g/mol 44,09 58,12
Spezifische Gaskonstante J/kgK 188,58 143,06
Molvolumen l/mol 21,94 21,50
Dichte (flüssig bei 0 °C) kg/l 0,53 0,60
Dichte (gasförmig, Normzustand) kg/m³ 2,01 2,59
Dichteverhältnis dv, gasförmig (Luft = 1) 1,55 2,09
Spezifisches Volumen (flüssig bei 15 °C) l/kg 1,96 1,72
Spezifisches Volumen (gasförmig, Normzustand) m³/kg 0,495 0,370
Siedepunkt bei 1,013 bar °C - 42 - 0,5
Dampfdruck bei - 30 °C bar (Überdruck) 0,691 - 0,686
  - 20 °C   1,443 - 0,512
  - 10 °C   2,424 - 0,289
  0 °C   3,702 0,059
  10 °C   5,358 0,519
  20 °C   7,353 1,089
  30 °C   9,826 1,844
  40 °C   12,758 2,785
  50 °C   16,289 4,001
  60 °C   19,907 5,394
  70 °C   24,811 7,159



Eigenschaft Einheit Propan n-Butan
Verdampfungswärme bei 0 °C kJ/kg 378,58 383,86
Kritische Temperatur °C 96,8 152,1
Kritischer Druck bar 42,56 38,05
Kritische Dichte kg/l 0,220 0,228
Spezifische Wärme (flüssig bei 0 °C) kJ/kg °C 2,43 2,26
Spezifische Wärme, konstanter Druck, im Normzustand kJ/m³ °C 3,22 4,31
Brennwert HS kWh/kg 13,980 13,740
(oberer Heizwert) MJ/kg 50,337 49,491
  MJ/m³n 101,205 133,795
Heizwert Hi kWh/kg 12,870 12,690
(unterer Heizwert) MJ/kg 46,343 45,707
  MJ/m³n 93,180 123,565
Wobbe-Index (bezogen auf den Brennwert) MJ/m³ 81,29 92,53
Wobbe-Index (bezogen auf den Heizwert) MJ/m³ 74,84 85,45
Theoretischer Sauerstoffbedarf pro m³n Gas n 5,104 6,769
Theoretischer Luftbedarf Lmin pro m³n Gas n 24,36 32,308
Explosionsbereich in Luft (Zündgrenze in Luft) Vol.-% ∼ 2 – 11 ∼ 1,5 – 10



Eigenschaft Einheit Propan n-Butan
Bei Verbrennung mit Luft:
maximale Flammengeschwindigkeit cm/s 47,2 45,2
maximale Verbrennungstemperatur °C 1925 1895
Verbrennungsgasmenge, feucht pro m³n Gas n 26,244 34,709
Verbrennungsgasmenge, trocken Vtrmin pro m³n Gas n 22,3 29,68
Verbrennungsquotient Lmin/Vtrmin - 1,09 1,09
maximaler Kohlendioxidgehalt der trockenen Verbrennungsgase CO2max Vol.-% 13,8 14,1



2. Dampfdruckdiagramm

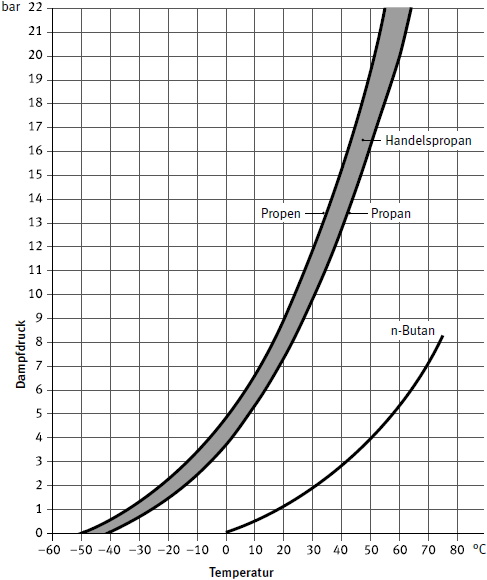

Diagramm 1 Dampfdruckdiagramm für Propan und n-Butan in Abhängigkeit von der Temperatur (Überdruck)

Diagramm 1 Dampfdruckdiagramm für Propan und n-Butan in Abhängigkeit von der Temperatur (Überdruck)
