Anhang 3

Kennzeichnung von Kabeln und Leitungen

Tabelle 1: Kurzzeichen für harmonisierte Leitungen

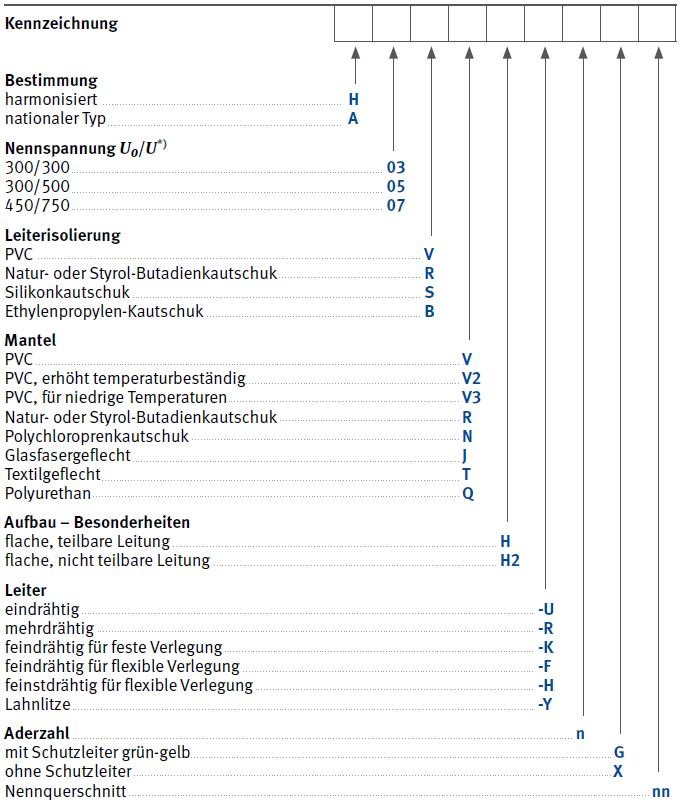

Symbol
*) U0 Effektivwert der Spannung zwischen Außenleiter und Erde
  U Effektivwert der Spannung zwischen Außenleiter und Außenleiter



Tabelle 2: Beispiele für Leitungsbauarten

harmonisiert Leitung früher
H05V-U
H05V-K
PVC-Verdrahtungsleitung NYFA
NYFAF
H07V-U
H07V-K
PVC-Aderleitung NYA
NYAF
H03VV-F
H03VVH2-F
Leichte Kunststoffschlauchleitung NYLHY
H05VV-F mittlere Kunststoffschlauchleitung NYMHY
H05RR-F mittlere Gummischlauchleitung NLH
H05RN-F mittlere Gummischlauchleitung NMH
H07RN-F schwere Gummischlauchleitung NMHöu
H07BQ-F EPR-isolierte Schlauchleitung mit Polyurethan-Mantel NGM11YÖ
H03VH-Y leichte Zwillingsleitung NLYZ
H03VH-H Zwillingsleitung NYZ
H03RT-F Gummiaderschnur NSA
nationale Norm Leitung
NSSHÖU schwere Gummischlauchleitung für sehr hohe mechanische Beanspruchung und für ständige Verwendung im Freien



Tabelle 3: Kabel und Leitungen ohne grün-gelbe Ader

Anzahl
der Adern
Farben der Adern a)
2 Blau Braun
3 Braun Schwarz Grau
3 b) Blau Braun Schwarz
4 Blau Braun Schwarz Grau
5 Blau Braun Schwarz Grau Schwarz



Tabelle 4: Kabel und Leitungen mit grün-gelber Ader

Anzahl
der Adern
Farben der Adern a)
Schutzleiter Aktive Leiter
3 Grün-Gelb Blau Braun
4 Grün-Gelb Braun Schwarz Grau
5 Grün-Gelb Blau Braun Schwarz Grau

a)

Blanke konzentrische Leiter, wie metallene Mäntel, Armierungen und Schirme, werden in dieser Tabelle nicht als Leiter betrachtet. Ein konzentrischer Leiter ist durch seine Anordnung gekennzeichnet und braucht nicht durch Farben gekennzeichnet zu werden.

b)

Nur für bestimmte Anwendungen
