Böschungswinkel

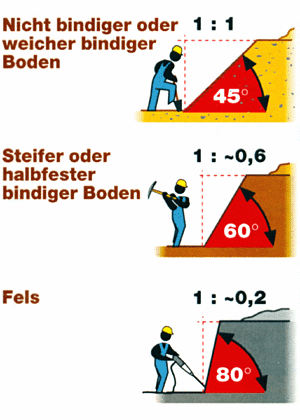

Bei Gräben bis 5 m Tiefe kann auf einen rechnerischen Nachweis des Böschungswinkels verzichtet werden, wenn folgende Böschungswinkel, abhängig von den Bodenarten und ohne äußere Störungseinflüsse (nach DIN 4124), nicht überschritten werden:

• Böschungswinkel 45°
  bei nicht bindigem oder weich bindigem Boden (z. B. Mutterboden, Sand, Kies)
• Böschungswinkel 60°
  bei steifem oder halbfesten bindigem Boden (z. B. Lehm, Mergel, fester Ton)

• Böschungswinkel 80°
  nur gesunder, nicht gebrächer Fels (ohne Verwitterung und in die Baugrube laufende Schichtung, ohne Klüftung)
