Material:
Kantenlänge der Prüfmarke:
Strichfarben:
Schriftart:
Schriftfarbe:
Folie oder Festkörper aus Kunststoff
24,5 mm x 24,5 mm
schwarz
Helvetica medium
schwarz.
Höhe:
Farbe:
Umrandung:
3 mm
grau
keine.
Kantenlänge des Pfeilschaftes:
Kantenlänge der Pfeilspitze:
Farbe:
17,3 mm x 17,3 mm
Basislinie: 17,3 mm
Seitenlinien: 12,2 mm
jeweils entsprechend dem Kalenderjahr, in dem die nächste Sicherheitsprüfung durchgeführt werden muss (Durchführungsjahr).
Sie ist für das Durchführungsjahr
1999 - rosa
2000 - grün
2001 - orange
2002 - blau
2003 - gelb
2004 - braun.
Die Farben wiederholen sich für die folgenden Kalenderjahre jeweils in dieser Reihenfolge.
Anordnung Text "SP":
vertikal zentriert,
Buchstabenunterkante 10 mm unter der Pfeilspitze
Anordnung Jahreszahl:
Schrifthöhe Jahreszahl:
vertikal und horizontal zentriert
5 mm.
Farbe:
Umrandung:
grau
keine.

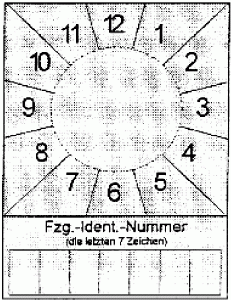

Material:
Kantenlänge (Höhe x Breite):
Grundfarbe:
Strichfarben:
Schriftfarben:
Folie, Kunststoff oder Metall
80 mm x 60 mm
grau
schwarz
schwarz.
Kantenlänge:
60 mm
Beschaffenheit:
Anordnung Mittelpunkt:
Innendurchmesser:
Umrandung:
Grundfarbe:
Damit die Prüfmarke von dem SP-Schild abgelöst werden kann, ohne dieses zu zerstören, sollte die Kreisfläche mindestens 1 mm positiv erhaben sein.
auf den Mittelpunkt des Quadrates (Monatsangabe) zentriert
35 mm
keine
grau.
Anordnung:
Kantenlänge (Höhe x Breite):
Einzelfelder (Höhe x Breite):
Strichstärke:
Schrift:
Schrifthöhe ("Fzg.-Ident.-Nummer"):
Schrifthöhe ("die letzten 7 Zeichen"):
je 2 mm Abstand zur seitlichen und unteren Außenkante
12 mm x 56 mm
7 Felder, 12 mm x 8 mm
0,5 mm
Helvetica medium
3 mm
2 mm.
braun - RAL 8004
rosa - RAL 3015
grün - RAL 6018
gelb - RAL 1012
blau - RAL 5015
orange - RAL 2000
grau - RAL 7035.
1.2.4
Dauerbeanspruchung
Prüfmarke und SP-Schild müssen so beschaffen sein, dass sie für die Dauer ihrer Gültigkeit den Beanspruchungen beim Betrieb des Fahrzeugs standhalten.
Damit Fälschungen erschwert und nachweisbar werden, sind durch den Hersteller bestimmte Merkmale und zusätzlich eine Herstellerkennzeichnung einzubringen, die über die gesamte Lebensdauer der Prüfmarke wirksam und erkennbar bleiben.
Es sind unsichtbare Schriftmerkmale und zusätzlich eine Herstellerkennzeichnung, die ohne Hilfsmittel nicht erkennbar sind, einzuarbeiten. Die Erkennbarkeit muss durch die Verwendung von mit Black-light-Röhren (300 - 400 nm) ausgerüsteten Prüflampen gegeben sein. Die verwendeten Schriften der Kennzeichnung müssen in nicht fälschbarer Microschrift ausgeführt sein. In die Kennzeichnung ist der Hersteller und das Produktjahr in Form einer Zahlenkombination einzubringen. Die Zeichen haben eine maximale Höhe von 2 mm und eine maximale Strichstärke von 0,75 mm. Es sind Flächensymbole einzuarbeiten.
Die Umrandung des Pfeiles, der Text "SP" und die Jahreszahl müssen mindestens 0,3 mm positiv erhaben sein. Auf der Rückseite der Prüfmarke muss eine zusätzliche Kennzeichnung aufgebracht werden. In die Kennzeichnung ist der Hersteller und das Produktjahr in Form einer Zahlenkombination einzubringen.
Dies gilt nicht, wenn die Prüfmarken die Anforderungen nach 2.1.1 erfüllen.
Bei Prüfmarken oder SP-Schildern aus Folie muss zur Gewährleistung der Übertragungssicherheit der Untergrund vor dem Aufbringen frei von Staub, Fett, Klebern, Folien oder sonstigen Rückständen sein.
Es muss gewährleistet sein, dass sich Prüfmarken bei ordnungsgemäßer Anbringung nicht unzerstört entfernen lassen. Der Zerstörungsgrad der Prüfmarken muss so groß sein, dass eine Wiederverwendung auch unter Korrekturen nicht möglich ist. Es darf nicht möglich sein, aus zwei abgelösten (entfernten) Prüfmarken eine Ähnlichkeitsfälschung herzustellen.
Die Verarbeiter von Prüfmarken (Zulassungsbehörden, Technische Prüfstellen, Überwachungsorganisationen, anerkannte Kfz-Werkstätten) müssen im Anlieferungszustand die systembedingte Echtheit erkennen können. Dies wird durch ein genau definiertes und gekennzeichnetes Schutzpapier auf der Rückseite der Prüfmarken oder durch die auf der Rückseite der Festkörper aufgebrachten fälschungserschwerenden Schriftmerkmale nach Nummer 2.1.2 Absatz 1 sichergestellt.
In der Sichtfläche der Prüfmarke ist eine nicht aufdringliche und das Gesamtbild nicht störende fälschungserschwerende Produktkennzeichnung eingebracht.
Die Prüfmarken sind in übersichtlich zählbaren Behältnissen verpackt.
Die individuelle Beschriftung des SP-Schildes mit der Fahrzeug-Identifizierungsnummer erfolgt mit einem dokumentenechten Permanentschreiber. Diese Beschriftung ist durch eine Schutzfolie zu sichern. Beim Ablösen der Schutzfolie muss sich das Feld "Fzg.-Ident.-Nummer" so zerstören, dass eine Wiederverwendung auch unter Korrekturen nicht möglich ist. Bei Ausführung des SP-Schildes als Festkörper aus Kunststoff oder Metall können die Zeichen auch positiv oder negativ erhaben aufgebracht werden; eine zusätzliche Schutzfolie ist dann entbehrlich.
Das SP-Schild ist gut sichtbar am Fahrzeugheck in Fahrtrichtung hinten links anzubringen. Die Anbringungshöhe ist so zu wählen, dass sich die Oberkante des SP-Schildes mindestens 300 mm und maximal 1 800 mm über der Fahrbahn befindet. Die rechte Kante des SP-Schildes darf nicht mehr als 800 mm vom äußersten Punkt des hinteren Fahrzeugumrisses entfernt sein. Davon kann nur abgewichen werden, wenn die Bauart des Fahrzeugs diese Anbringung nicht zulässt.
Die Prüfmarke ist auf der Kreisfläche oder in dem Haltering des SP-Schildes so anzubringen, dass die Pfeilspitze auf den Monat zeigt, in dem das Fahrzeug zur nächsten Sicherheitsprüfung nach den Vorschriften der Anlage VIII vorzuführen ist.
Die Hersteller von Prüfmarken beliefern ausschließlich die Zulassungsbehörden, die Technischen Prüfstellen, die Überwachungsorganisationen und die für die Anerkennung von Werkstätten zur Durchführung von Sicherheitsprüfungen zuständigen Stellen. Die Anerkennungsstellen nach Nummer 1.1 Anlage VIIIc beliefern die zur Durchführung von Sicherheitsprüfungen anerkannten Werkstätten. Die zuständige oberste Landesbehörde oder die von ihr bestimmten oder nach Landesrecht zuständigen Stellen können Abweichendes bestimmen.
