Fluchtwege und Notausgänge müssen mit hochmontierten Sicherheitszeichen nach Abschnitt 8.2 Absatz 3 Nummer 2 gekennzeichnet sein. Für Hauptfluchtwege gelten die Anforderungen nach Abschnitt 8.2. Diese gelten auch für Hauptfluchtwege, die als Nebenfluchtwege genutzt werden können. Für Nebenfluchtwege, die nicht über Hauptfluchtwege führen, gelten abweichende Anforderungen entsprechend Abschnitt 8.3. Wenn das gefahrlose Verlassen der Arbeitsstätte durch diese Art der Kennzeichnung nicht gewährleistet ist, sind zusätzliche Maßnahmen nach Abschnitt 8.4 oder 9 zu ergreifen.
(1) Fluchtwege, Notausgänge, Notausstiege und Türen im Verlauf von Fluchtwegen müssen, Sammelstellen sollen deutlich erkennbar und dauerhaft gekennzeichnet werden.
(2) Die Kennzeichnung der Fluchtwege, Notausgänge, Notausstiege und Türen im Verlauf von Fluchtwegen sowie der Sammelstelle muss entsprechend der ASR A1.3 "Sicherheits- und Gesundheitsschutzkennzeichnung" erfolgen. Für Sammelstellen ist dies das Sicherheitszeichen E007 "Sammelstelle". Die Kennzeichnung kann in langnachleuchtender, innenbeleuchteter oder außenbeleuchteter Ausführung erfolgen. Die Dauer der Erkennbarkeit der Sicherheitszeichen aller Varianten muss bei Ausfall der Allgemeinbeleuchtung auf Grundlage einer Gefährdungsbeurteilung festgelegt werden, sie muss mindestens 30 min betragen. Sofern das Bauordnungsrecht der Länder höhere Anforderungen stellt, sind diese anzuwenden.
(3) Rettungszeichen zur Kennzeichnung der Fluchtwege, Notausgänge, Notausstiege und Türen im Verlauf von Fluchtwegen nach Absatz 2 dürfen nicht auf Türflügeln angebracht werden, weil bei geöffneten Türflügeln Richtungsangaben nicht mehr erkennbar sein können bzw. in die falsche Richtung weisen.
(4) Langnachleuchtende Sicherheitszeichen müssen mindestens die Anforderungen der DIN 67510-1:2020-05, Klasse C, erfüllen. Die ausreichende Anregung der langnachleuchtenden Materialien ist sicherzustellen, z. B. hinsichtlich Dauer, Art und Intensität der Beleuchtung.
Hinweis:
Bei Verwendung von Einrichtungen, welche die Dauer der Anregung begrenzen, z. B.
Ansteuerung der Beleuchtung durch Präsenzmelder, sind entsprechende Kompensations-
maßnahmen anzuwenden.
(5) Innen- und außenbeleuchtete Sicherheitszeichen müssen mindestens den Anforderungen der DIN 4844-1:2012-06 entsprechen, sofern sie im Rahmen der Sicherheitsbeleuchtung betrieben werden, gelten mindestens die Anforderungen der DIN EN 1838:2019-11.
(6) Notausgänge und Notausstiege sind, sofern diese von der Außenseite zugänglich sind, auf der Außenseite mit dem Verbotszeichen "P023 Abstellen oder Lagern verboten" zu kennzeichnen.
(7) Die Beleuchtung (natürlich oder künstlich) am Anbringungsort muss die Erkennbarkeit der Sicherheitszeichen sicherstellen. Sicherheitszeichen müssen sich vom Hintergrund deutlich abheben und dürfen von der Umgebungsbeleuchtung nicht überstrahlt werden.
(1) In Räumen, in denen der Fluchtweg eindeutig und jederzeit erkennbar ist, ist keine Sicherheitskennzeichnung erforderlich, z. B. in Einzelbüros mit nur einer Tür.
(2) Die Kennzeichnung für Fluchtwege muss mit den Sicherheitszeichen E001 "Notausgang (links)" oder E002 "Notausgang (rechts)" in Verbindung mit dem Zusatzzeichen "Richtungspfeil" entsprechend ASR A1.3 "Sicherheits- und Gesundheitsschutzkennzeichnung" erfolgen. Auf weitere Zusatzzeichen soll verzichtet werden.
(3) Die Kennzeichnung ist im Verlauf des Hauptfluchtweges an gut sichtbaren Stellen, eindeutig und innerhalb der Erkennungsweite anzubringen. Die Kennzeichnung muss die Richtung des Fluchtweges anzeigen. Dabei sind folgende Randbedingungen zu beachten:
Hinweis:
Außenbeleuchtete oder langnachleuchtende Sicherheitszeichen haben üblicherweise eine
Abmessung von 30 cm x 15 cm (B x H) und somit eine Erkennungsweite von 15 m. Bei
innenbeleuchteten Zeichen gleicher Größe beträgt die Erkennungsweite 30 m.
(1) Auf Nebenfluchtwegen ist der Ausgang oder Notausstieg zu kennzeichnen. Falls erforderlich, ist auch der Weg zu diesem Ausgang oder Notausstieg zu kennzeichnen, z. B. der Zugang zu dem Raum, in dem sich der Ausgang befindet.
(2) Die Kennzeichnung erfolgt entsprechend der Ausgestaltung des Ausgangs, z. B. über die Sicherheitszeichen D-E019 "Notausstieg" oder E016 "Notausstieg mit Fluchtleiter", gegebenenfalls mit Richtungspfeil entsprechend ASR A1.3 "Sicherheits- und Gesundheitsschutzkennzeichnung".
Um die Sicherheit beim Verlassen der Arbeitsstätte auch nach Ausfall der Allgemeinbeleuchtung zu erhöhen, können optische Sicherheitsleitsysteme zusätzlich zur Kennzeichnung mit hochmontierten Sicherheitszeichen oder zusätzlich zur Sicherheitsbeleuchtung als Orientierungshilfe eingesetzt werden.
Optische Sicherheitsleitsysteme führen insbesondere zu einer Verbesserung:
Dabei kann ein Sicherheitsleitsystem notwendig sein, das auf eine Gefährdung reagiert und die günstigste Fluchtrichtung anzeigt.
8.4.1 Allgemeine Anforderungen
(1) Optische Sicherheitsleitsysteme können aus Rettungszeichen, Zusatzzeichen, Leitmarkierungen sowie Sicherheitsleuchten (gemäß DIN EN 60598-2-22 und DIN EN 50172) bestehen. Die Systeme können langnachleuchtend, elektrisch betrieben oder als Kombination beider Systeme ausgeführt werden.
(2) Ein optisches Sicherheitsleitsystem im Zusammenwirken mit der Sicherheitskennzeichnung nach Abschnitt 8 kann gegebenenfalls das schnelle und gefahrlose Verlassen der Arbeitsstätte ermöglichen. Vorab ist die Notwendigkeit einer Sicherheitsbeleuchtung nach Abschnitt 9 zu prüfen. Optische Sicherheitsleitsysteme sind weder ein Ersatz für hochmontierte Sicherheitskennzeichnung nach Abschnitt 8, noch ein Ersatz für eine erforderliche Sicherheitsbeleuchtung nach Abschnitt 9.
(3) Die Erkennbarkeit des optischen Sicherheitsleitsystems darf durch eine eventuell vorhandene Sicherheitsbeleuchtung nicht beeinträchtigt werden.
(4) Optische Sicherheitsleitsysteme sind so einzurichten und zu betreiben, dass der Verlauf von Fluchtwegen, die Notausgänge sowie mögliche Gefahrstellen und Hindernisse erkannt werden können.
(5) Eine beidseitige Kennzeichnung der Hauptfluchtwege ist immer dann erforderlich, wenn die Fluchtwegbreite mehr als 2,00 m beträgt. Vorzugsweise ist auch bei geringerer Breite der Hauptfluchtwege die Kennzeichnung beidseitig auszuführen.
(6) Innerhalb optischer Sicherheitsleitsysteme muss die Fluchtrichtung mit Hilfe der Sicherheitszeichen "E001 "Notausgang (links)" oder E002 "Notausgang (rechts)" in Verbindung mit einem Zusatzzeichen (Richtungspfeil) gemäß ASR A1.3 "Sicherheits- und Gesundheitsschutzkennzeichnung" angegeben werden. Die Kennzeichnung der Fluchtrichtung ist im Verlauf des Hauptfluchtweges und bei Richtungsänderungen anzubringen.
(7) Leitmarkierungen sind durchgehend und gut sichtbar im Verlauf des Hauptfluchtweges auf dem Fußboden oder an Wänden anzubringen. Die Oberkante der Markierung darf nicht höher als 40 cm über dem Fußboden liegen.
Hinweis:
Beim Einrichten von neuen Arbeitsstätten oder bei wesentlichen Änderungen ist es
empfehlenswert, die Oberkante der Markierung nicht höher als 30 cm über dem Fußboden
anzubringen.
(8) Das optische Sicherheitsleitsystem ist instand zu halten und in regelmäßigen Abständen auf seine Funktionsfähigkeit zu prüfen. Die Abstände und der Umfang für die Prüfung sowie die Dokumentationspflicht ergeben sich aus den Herstellerangaben und den anerkannten Regeln der Technik. Festgestellte Mängel sowie Schäden, die die Funktionsfähigkeit beeinträchtigen können, sind unverzüglich sachgerecht zu beseitigen.
8.4.2 Langnachleuchtende optische Sicherheitsleitsysteme
(1) Langnachleuchtende Sicherheitsleitsysteme müssen mindestens die Anforderungen der DIN 67510-1:2020-05, Klasse C erfüllen. Die ausreichende Anregung der langnachleuchtenden Materialien ist sicherzustellen, z. B. hinsichtlich Dauer, Art und Intensität der Beleuchtung. Die Funktionsweise des langnachleuchtenden Sicherheitsleitsystems ist durch Dokumentation des Herstellers oder eine Messung am Ort der Anwendung nach DIN ISO 16069:2019-04 Anhang B nachzuweisen.
Hinweis:
Bei Verwendung von Einrichtungen, welche die Dauer der Anregung begrenzen, z. B.
Ansteuerung der Beleuchtung durch Präsenzmelder, sind entsprechende
Kompensationsmaßnahmen anzuwenden.
(2) Leitmarkierungen müssen mindestens einen Durchmesser oder eine Breite und Höhe von 50 mm haben. Sie werden als durchgehend angesehen, wenn mindestens drei Markierungen pro Meter in regelmäßigen Abständen angebracht sind.
(3) Rampen und Handläufe im Verlauf von Fluchtwegen sind in ihrer gesamten Länge eindeutig zu kennzeichnen. Alle Vorderkanten der Trittstufen von Treppen müssen über die gesamte Treppenbreite mit langnachleuchtenden Materialien mit einer Breite von 20 mm - 50 mm markiert werden. Die Markierungen sind möglichst nah an der Vorderkante anzubringen, der Abstand soll nicht mehr als 10 mm betragen. Die Erkennbarkeit der Vorderkanten der Trittstufen muss auch bei Allgemeinbeleuchtung gewährleistet sein. Die Markierung der Trittstufen darf zu keinen Stolper- und Rutschgefahren führen z. B. durch hochstehende Kanten oder große Abweichung von der Bewertungsgruppe der Rutschhemmung der Trittfläche.
Hinweis:
Zusätzliche Markierungen an den Seiten der Tritt- und Setzstufen erhöhen die räumliche
Erkennbarkeit des Treppenlaufes.
(4) Türen im Verlauf von Fluchtwegen und Notausstiege sind mit langnachleuchtenden Materialien zu umranden. Die Umrandung muss mindestens eine Breite von 20 mm haben. Türgriffe und Notbetätigungseinrichtungen (z. B. Panikstangen) sind langnachleuchtend zu gestalten oder mit langnachleuchtendem Material hervorzuheben. Falls erforderlich ist dabei die Richtung, in der die Türgriffe und Notbetätigungseinrichtungen zu betätigen sind, anzugeben (siehe Abbildung 1).

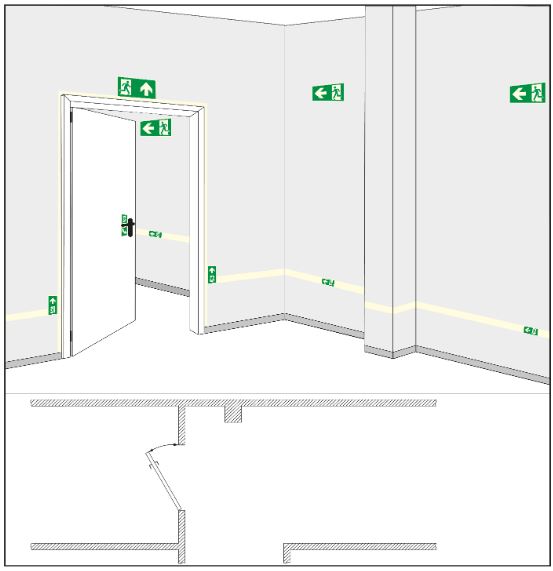

Abb. 1: Beispiel für die Anordnung von Komponenten eines langnachleuchtenden optischen Sicherheitsleitsystems und hochmontierter langnachleuchtender Sicherheitszeichen (räumliche Darstellung und Grundriss)
Hinweis:
Abbildung 1 ist eine schematische und nicht maßstäbliche Darstellung zur Veranschaulichung der
verschiedenen Komponenten: drei hochmontierte Sicherheitszeichen E001 mit Richtungspfeil an
der rechten Wand und E002 mit Richtungspfeil über der Tür, Umrandung der Tür und
Kennzeichnung des Türgriffs, Leitmarkierungen in 40 cm Höhe an den Seitenwänden mit
Markierungen in regelmäßigen Abständen.
(5) Gefahrenstellen und Hindernisse im Verlauf von Fluchtwegen, z. B. Vorsprünge, Stützen und Anstoßkanten, müssen deutlich und dauerhaft erkennbar sein. Dazu können Sicherheitsmarkierungen nach ASR 1.3 "Sicherheits- und Gesundheitsschutzkennzeichnung" verwendet werden.
(6) Langnachleuchtende Rettungszeichen, die Teil eines optischen Sicherheitsleitsystems sind, sind im Abstand von maximal 5 m im Verlauf des Fluchtweges anzubringen. Bei jeder Richtungsänderung des Fluchtweges ist ein langnachleuchtendes Rettungszeichen vorzusehen.
8.4.3 Elektrisch betriebene Sicherheitsleitsysteme
(1) Innenbeleuchtete Rettungszeichen, die Teil eines optischen Sicherheitsleitsystems sind, sind im Abstand von maximal 10 m im Verlauf des Fluchtweges anzubringen. Bei jeder Richtungsänderung des Fluchtweges ist ein innenbeleuchtetes Rettungszeichen vorzusehen.
(2) Um die Leitfunktion von innenbeleuchteten Rettungszeichen sicherzustellen, sind zusätzlich elektrisch betriebene Leitmarkierungen oder niedrig montierte Sicherheitsleuchten einzusetzen. Dabei darf der Abstand zwischen den Leitmarkierungen nicht mehr als 2,50 m betragen.
(3) Niedrig montierte Sicherheitsleuchten ermöglichen zusätzlich die Wahrnehmung von Hindernissen im Fluchtweg. Diese ist gegeben, wenn an jeder Stelle auf der Mitte des Fluchtweges eine Beleuchtungsstärke von mindestens 1 lx erreicht wird. Die Beleuchtungsstärke wird dabei auf einer vertikalen Fläche quer zur Fluchtrichtung in einer Höhe von maximal 20 cm über dem Fußboden und auf der Mitte des Fluchtweges gemessen. Die Beleuchtungsstärke darf dabei bis zum Rand des Fluchtweges auf 0,5 lx abfallen. Der Abstand zwischen den Sicherheitsleuchten darf nicht mehr als 10 m betragen, dabei ist Blendung zu vermeiden.
(4) Bei in den Fußboden eingelassenen elektrisch betriebenen Leitmarkierungen muss sich die Leuchtdichte der abstrahlenden Fläche von der Leuchtdichte der umgebenden Flächen deutlich unterscheiden, ohne zu blenden.
(5) Die elektrisch betriebenen Sicherheitsleitsysteme müssen mindestens für die Dauer, die für das gefahrlose Verlassen der Arbeitsstätte ins Freie oder in einen gesicherten Bereich erforderlich ist, funktionsfähig sein. In der Regel ist ein Zeitraum von 30 min nach Ausfall der Allgemeinbeleuchtung ausreichend.
(6) Die Funktion des Sicherheitsleitsystems darf durch den Ausfall der allgemeinen Stromversorgung nicht beeinträchtigt werden. Die Stromversorgung für das Sicherheitsleitsystem darf nur dann zusätzlich für andere Zwecke verwendet werden, wenn die Stromversorgung für das Sicherheitsleitsystem dadurch nicht beeinträchtigt wird.
Hinweis:
Ein elektrisch betriebenes Sicherheitsleitsystem und eine Sicherheitsbeleuchtung können die
gleiche Stromversorgung haben.
(7) Werden dynamische optische Sicherheitsleitsysteme eingesetzt, müssen alle damit verbundenen sicherheitsrelevanten Komponenten so gestaltet sein, dass auch bei Ausfall einzelner Komponenten die Funktionsfähigkeit des Gesamtsystems erhalten bleibt.
(8) In einem dynamischen optischen Sicherheitsleitsystem kann die Richtungsangabe je nach Gefahrenlage einmalig geändert werden. Dieses kann sowohl automatisch als auch durch manuelle Eingabe erfolgen. Es ist sicherzustellen, dass hochmontierte Richtungsangaben dazu nicht im Widerspruch stehen.
