Anhang

Beispiel zur Berechnung der Öffnungsfläche für Dreh-Kipp-Fenster (2-Personen-Büro)

Raumabmessungen:

Raumtiefe (t) = 5 m
Raumbreite (b) = 4 m
Raumhöhe (h) = 2,50 m
Grundfläche (t x b) = 20 m²
Raumvolumen (t x b x h) = 50 m³

Der Nachweis der Einhaltung der maximal zulässigen Raumtiefe erfolgt nach Tabelle 3. Bei der Raumhöhe von 2,50 m wird die maximal zulässige Raumtiefe von 6,25 m (2,5 x h = 6,25 m) für System I und 12,50 m (5 x h = 12,50 m) für System II unterschritten. System I und II sind geeignet, den Raum zu belüften.

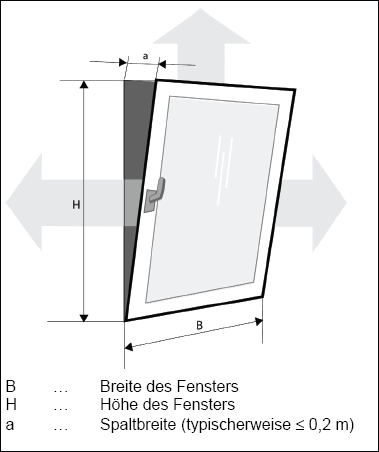

Abb. 1: Gekipptes Fenster

Kontinuierliche Lüftung

Die Berechnung der Öffnungsflächen bei kontinuierlicher Lüftung bezieht sich auf die Personenbelegung des Raumes. Die Öffnungsfläche für ein gekipptes Fenster ergibt sich aus:

A_Kipp = B x a + 2 x (H x a)/2 = a x (B + H)

Für ein Kippfenster mit den Maßen B = 1,00 m, H = 1,20 m und a = 0,11 m ergibt sich:

A_Kipp = 0,242 m²

Nach Tabelle 3 sind für die kontinuierliche Lüftung folgende Flächen erforderlich. Sie sind die Summe aus Zuluft- und Abluftflächen (Türen und Tore bleiben unberücksichtigt).

Tabelle 4: Zuluft- und Abluftflächen für Fenster bei kontinuierlicher Lüftung

Stoßlüftung

Die Berechnung der Öffnungsflächen bei Stoßlüftung bezieht sich auf die Grundfläche des Raumes.

Die Öffnungsfläche für ein gedreht geöffnetes Fenster ergibt sich aus:

A_Dreh = B x H = 1,20 m²

Bei einseitiger Lüftung (System I) ergibt sich nach Tabelle 3 für die Stoßlüftung eines 20 m²-Raumes eine erforderliche Öffnungsfläche von A_Dreh = 2,1 m², d. h. 2 Fenster (2,40 m²) reichen für die Stoßlüftung aus.

Bei Querlüftung (System II) ist eine Öffnungsfläche von insgesamt (Summe aus Zuluft- und Abluftflächen) A_Dreh = 1,2 m² nötig, d. h. es sind je A_Dreh = 0,6 m² in gegenüberliegenden Wänden erforderlich. Die zur Verfügung stehende Fläche von 1,2 m² je Fenster reicht demnach für die Stoßlüftung aus.
