2.4 Griffhilfen sind in oder an Mauersteinen vorhandene Öffnungen, Schlitze oder Aussparungen (Grifflöcher, Grifftaschen, Griffleisten), die aufgrund ihrer Anordnung und Formgebung das Ergreifen, Umsetzen und Vermauern der Steine ermöglichen oder erleichtern.
2.4.1 Grifflöcher sind in der Oberseite von Mauersteinen vorhandene Öffnungen, in Gestalt von
- Daumengrifflöchern für den Daumen einer Hand (siehe
Bilder 4 und 5)
oder - 4-Fingergrifflöchern für die vier Finger einer Hand (siehe Bilder 2, 3 und 6).

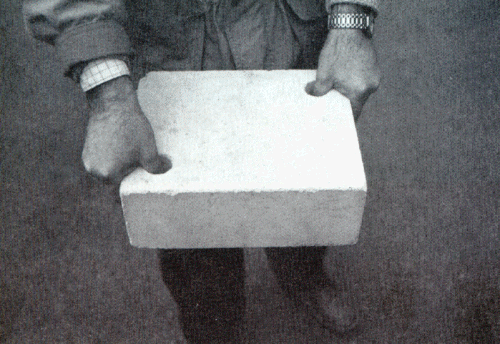

Bild 4: 5DF-Zweihandstein mit zwei Daumen-Grifflöchern

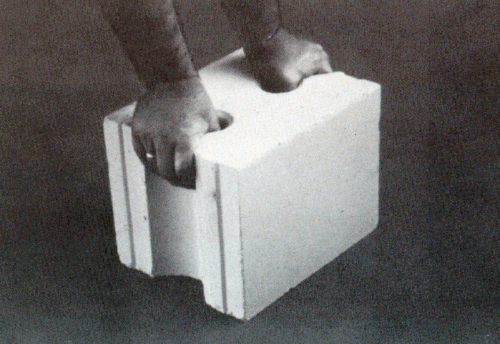

Bild 5: 10DF-Zweihandstein mit zwei Daumen-Grifflöchern und Grifftaschen

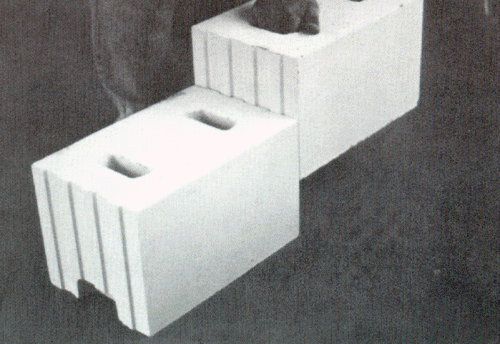

Bild 6: 10DF-Zweihandstein mit 4-Finger-Grifflöchern und Grifftaschen als Untergriff
2.4.2 Grifftaschen sind in den Stoßfugenseiten von Zweihandsteinen vorhandene Vertiefungen (siehe Abschnitt 3 und Bilder 5, 6, 7, 8 und 9).
Grifftaschen können in der Nähe der Steinoberseite (Deckelseite) oder auch an der Steinunterseite (als sogenannter Untergriff) angeordnet sein.
Grifftaschen bewirken aufgrund ihrer Formgebung, daß die zum Anheben und Halten des Mauersteins erforderliche Kraft nicht ausschließlich kraftschlüssig (durch Reibung) zwischen den Fingern bzw. dem Daumen und dem Stein, sondern auch formschlüssig übertragen wird. Der Mauerstein "hängt" dann gewissermaßen wegen der Formgebung der Grifftaschen an den Fingern bzw. zwischen Daumen und Fingern in der Hand. Die aufzuwendende Muskelkraft wird auf diese Weise vermindert und die Arbeit erleichtert.

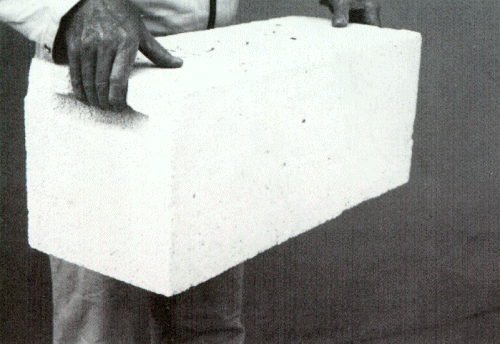

Bild 7: Zweihandstein mit Grifftaschen

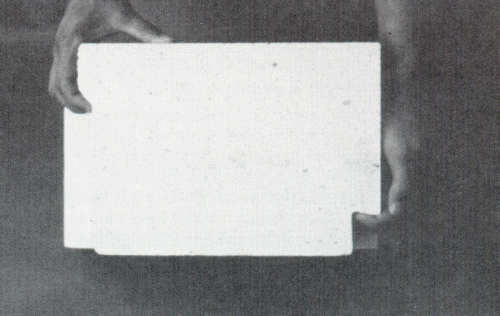

Bild 8: Schnitt eines Zweihandsteines mit ergonomisch günstig angeordneten und gestalteten Grifftaschen
2.4.3 Griffleisten sind handgerechte Ausformungen an Grifflöchern oder Grifftaschen, an denen die Fingerendglieder Kontakt mit dem Mauerstein haben.

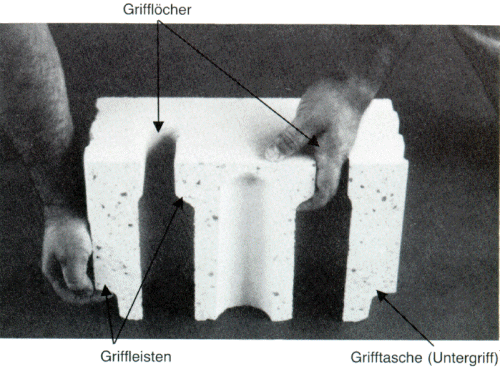

Bild 9: Schnitt eines Zweihandsteines mit Griffleisten an den Grifftaschen und in den Grifflöchern.
Die beste Formgebung der Griffleiste ist dann gegeben, wenn die Finger die Vorderkante der Griffleiste aufgrund einer Hinterschneidung umgreifen können (siehe Bilder 8 und 9). Dadurch wird der Formschluß an Grifflöchern oder Grifftaschen verbessert und die Gefahr, daß die Finger abrutschen, verringert.
2.5 Greifwerkzeuge sind mit zwei Handgriffen versehene Handwerkzeuge, die zum beidhändigen Greifen und Versetzen von Zweihandsteinen bestimmt sind.
2.6 Versetzgeräte und -maschinen sind technische Arbeitsmittel, die zum maschinellen Aufnehmen und Versetzen von Mauersteinen bestimmt sind.
Siehe auch UVV "Lastaufnahmeeinrichtungen im Hebezeugbetrieb" (VBG 9a).
