6 Methoden zum Einsatz persönlicher Schutzausrüstungen gegen Absturz beim Besteigen von und Arbeiten auf Freileitungen
6.1 „Y-Seil“-Methode
Bei der „Y-Seil“-Methode werden zwei Verbindungsmittel abwechselnd zur Sicherung gegen Absturz eingesetzt. Hierdurch ist sichergestellt, dass der Versicherte beim Besteigen von Freileitungen zu jedem Zeitpunkt gegen Absturz geschützt ist.
Abb. 38
Beispiel für den Einsatz eines Y-Seiles gemäß Abb. 26 beim Besteigen eines Notgestänges.
Abb. 39
Beispiel für den Einsatz zweier Verbindungsmittel gemäß Abb. 29 mit integrierter Falldämpffunktion.
6.2 Kletterstangen-Methode
Die Kletterstangen-Methode hat sich für den Einsatz an Masten geringer Bauhöhen bewährt, bei denen ein Umsetzen der Kletterstange nicht erforderlich ist.
Beim Einsatz der Kletterstangen-Methode wird wie folgt verfahren:
- Befestigen einer beweglichen Führung (Sicherungsseil) an einem Klapp-/Rohrhaken,
- Befestigen des Klapp-/Rohrhakens an einer Kletterstange,
- Einhängen des Klapp-/Rohrhakens in ein tragfähiges hochgelegenes Bauteil der Freileitung,
- Einhängen des mitlaufenden Auffanggerätes ins Sicherungsseil,
- Kontinuierliches Mitführen des Auffanggerätes am Sicherungsseil,
- Besteigen des Freileitungsmastes bis unterhalb des geschaffenen Anschlagpunktes.
Beim Einsatz der Kletterstangen-Methode darf der Anschlagpunkt nicht überstiegen werden.
Abb. 40
Beispiel für einen Klapphaken
Abb. 41
Beispiel für einen Rohrhaken
6.3 Schlaufen-Methode
Die Schlaufen-Methode ist eine Sicherungsmethode bei der unter Anwendung eines Sicherungsseils und mehrerer, durch Bandschlaufen gebildeter Anschlagpunkte ein gesichertes Besteigen von Masten für die erste aufsteigende und zuletzt absteigende Person ermöglicht. Das Sicherungsseil wird dabei von einer am Boden befindlichen Person über eine Seilbremse entsprechend dem Auf- oder Abstieg der zu sichernden Person ausgegeben bzw. eingeholt.
Nach Befestigung des Sicherungsseils an einem, über dem Arbeitsplatz liegenden Anschlagpunkt kann das Seil als bewegliche Führung unter Benutzung eines mitlaufenden Auffanggerätes von weiteren Personen verwendet werden.
Für den Einsatz der Schlaufen-Methode sind u.a. zu beachten:
- Die mögliche Absturzhöhe beträgt das Doppelte des Abstandes zwischen zwei Schlaufen. Die Schlaufen sind so an der Mastkonstruktion zu befestigen, dass eine Absturzhöhe von 4 m nicht überschritten werden kann.
- Alle bei der Schlaufen-Methode zum Einsatz kommenden PSAgA müssen in der Gesamtheit ein baumustergeprüftes System bilden. Daher ist beispielsweise der Einsatz beliebiger mitlaufender Auffanggeräte am Sicherungsseil verboten.
- Bei der gleichzeitigen Benutzung des Sicherungsseils als bewegliche Führung durch mehrere Benutzer darf die maximale Personenzahl gemäß der Herstellervorgabe nicht überschritten werden.

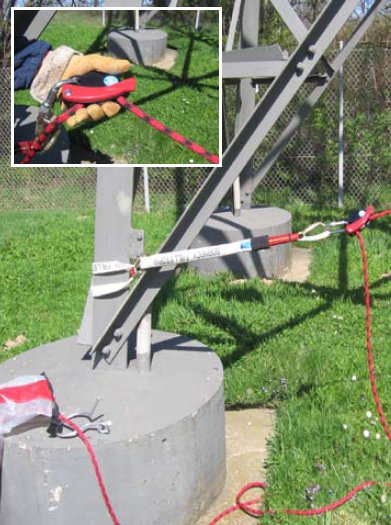

Abb. 42
Beispiel für ein am Mastfuß installiertes Sicherungsseil mit „Sicherungsgerät“. Das Seil wird entsprechend dem Aufstieg aus dem Transportsack nachgeführt.

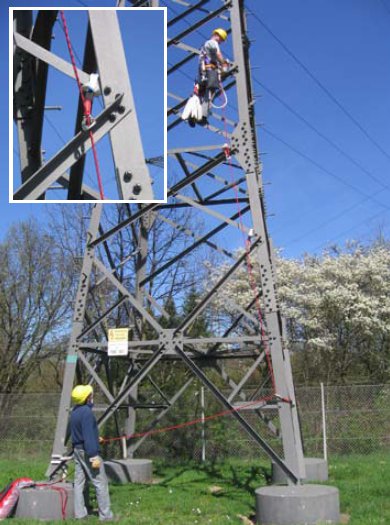

Abb. 43
Der erste aufsteigende Versicherte installiert mit Bandschlaufen und Karabinerhaken Anschlagpunkte und hängt das Sicherungsseil in diese ein. Während des gesamten Aufstiegs ist er an einer Auffangöse seines Auffanggurtes am Sicherungsseil gesichert. Der Versicherte am Boden führt die erforderliche Seillänge nach. Im Absturzfall blockiert die Seilbremse das nachlaufende Sicherungsseil. Ein Retten ist durch weiteres Nachlassen des Sicherungsseils unmittelbar möglich.

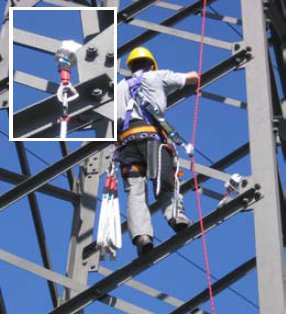

Abb. 44
Nach Befestigung des Sicherungsseils an einem Anschlagpunkt können weitere Versicherte mittels mitlaufendem Auffanggerät den Mast besteigen.
6.4 Benutzung von Steigbolzen mit Sicherheitseinrichtung
Der Einsatz von PSAgA an Steigbolzen mit Sicherheitseinrichtung (siehe auch Abschnitt 4.3) ist in der Anwendung vergleichbar mit der Schlaufenmethode. Die Funktion der Schlaufen wird von den fest installierten Steigbolzen mit Sicherheitseinrichtung übernommen.
Die Anforderungen gemäß Abschnitt 6.3 sind zu erfüllen.
Abb. 45
Beispiel für einen Steigbolzen mit Sicherheitseinrichtung mit eingefädeltem Sicherungsseil
Abb. 46
Beispiel für einen Steigbolzengang. Um die Absturzhöhe möglichst gering zu halten, ist hier jeder vierte Steigbolzen mit einer Sicherheitseinrichtung ausgeführt.
6.5 Einsatz von mitlaufenden Auffanggeräten an festen Führungen
Feste Führungen sind ausschließlich mit den zum System gehörenden mitlaufenden Auffanggeräten zu benutzen.
Das mitlaufende Auffanggerät ist ausschließlich über die Steigschutzöse oder die vordere Auffangöse mit dem Auffanggurt zu verbinden.
Abb. 47
Bei der Benutzung mitlaufender Auffanggeräte an festen Führungen und gleichzeitiger Durchführung von Arbeiten haben sich die Versicherten zusätzlich mit der Haltefunktion zu positionieren.
